توضیحات
آی سی استپر موتور L6203 درایو و راه انداز دریچه گاز برقی و استپر موتور در خودرو میباشد.
دریچه گاز برقی به علت کنترل دقیق تر میزان هوای ورودی به موتور نسبت به دریچه گاز سیمی برتری دارد.

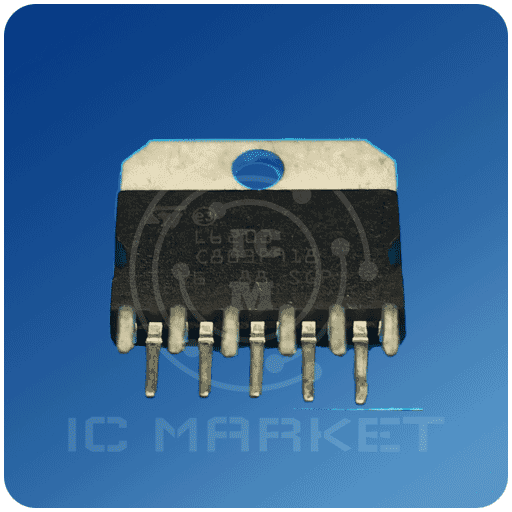

آی سی استپر موتور L6203 با پکیج ZIP و 11 پایه توسط شرکت ST MICROELECTRONICS تولید و به بازار عرضه میشود.
تاکنون جایگزینی برای این قطعه معرفی نشده است.
اگر اطلاعات فنی دیگری راجب آی سی استپر موتور L6203 دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.
کاتالوگ: دیتاشیت آی سی استپر موتور L6203
DMOS FULL BRIDGE DRIVER
 |
L6201 ® L6202 – L6203 DMOS FULL BRIDGE DRIVER SUPPLY VOLTAGE UP TO 48V 5A MAX PEAK CURRENT (2A max. for L6201) TOTAL RMS CURRENT UP TO L6201: 1A; L6202: 1.5A; L6203/L6201PS: 4A RDS (ON) 0.3 Ω (typical value at 25 °C) CROSS CONDUCTION PROTECTION TTL COMPATIBLE DRIVE OPERATING FREQUENCY UP TO 100 KHz THERMAL SHUTDOWN INTERNAL LOGIC SUPPLY HIGH EFFICIENCY DESCRIPTION The I.C. is a full bridge driver for motor control applications realized in Multipower-BCD technology which combines isolated DMOS power transistors with CMOS and Bipolar circuits on the same chip. By using mixed technology it has been possible to optimize the logic circuitry and the power stage to achieve the best possible performance. The DMOS output transistors can operate at supply voltages up to 42V and efficiently at high switch- BLOCK DIAGRAM MULTIPOWER BCD TECHNOLOGY . |
