توضیحات
آی سی درایو انژکتور L9825 بکار رفته در ایسیو موتور به عنوان درایو راه انداز انژکتور میباشد.

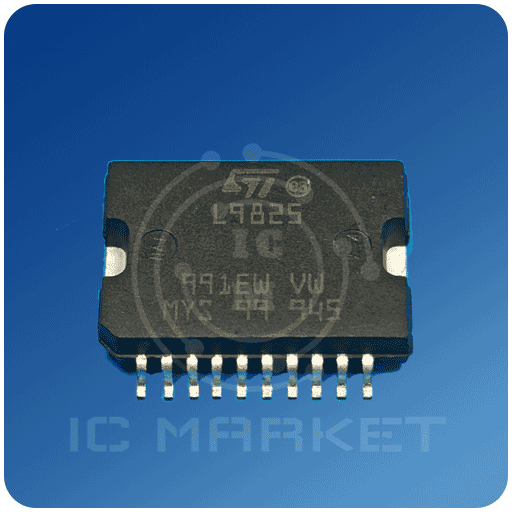

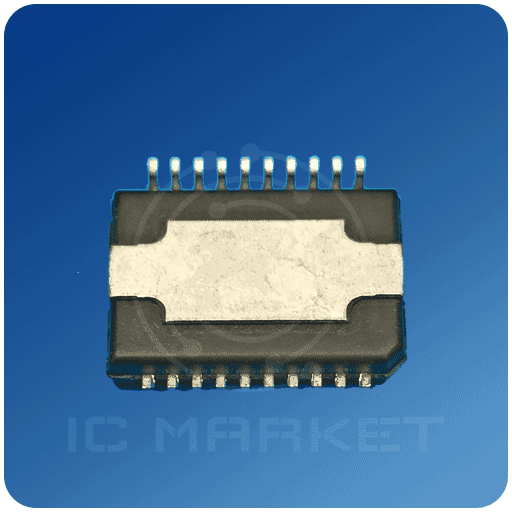

آی سی L9825 با پکیج SOP و 20 پایه توسط شرکت ST MICROELECTRONICS تولید و به بازار عرضه میشود.* این IC در هنگام کار گرمای نسبتا زیادی تولید میکند که باید با استفاده از هیت سینک مناسب خنک شود.عدم اتصال صحیح هیت سینک هنگام نصب آی سی میتواند باعث سوختن و از کار افتادگی این قطعه شود.شما میتوانید با استفاده ابزار مناسب مانند خمیر قلع به خوبی کف قطعه رو به برد متصل کنید و نگرانی بابت عدم اتصال هیت سینک نداشته باشید.
تاکنون جایگزینی برای این قطعه معرفی نشده است.
اگر اطلاعات فنی دیگری راجب آی سی درایو انژکتور L9825 دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.
کاتالوگ: دیتاشیت آی سی درایو انژکتور L9825
Description
L9825 is a Octal Low-Side Driver Circuit, dedicated for automotive applications. Output voltage clamping is provided for flyback current recirculation, when inductive loads are driven. Chip Select and Serial Peripheral Interface for outputs control and diagnostic data transfer. Parallel Control inputs for two outputs.
-
All features
- SHORT CIRCUIT CURRENT LIMITATION AND SELECTIVE THERMAL SHUTDOWN AT OUTPUTS 7 AND 8
- OVERCURRENT SHUTDOWN AT OUTPUTS 1 TO 6
- OUTPUTS CURRENT CAPABILITY UP TO 1A, RON≤0,75 AT TJ = 25˚C
- SPI CONTROL FOR OUTPUTS 1 TO 8
- PARALLEL CONTROL INPUTS FOR OUTPUTS 1 AND 2
- INTRINSIC OUTPUT VOLTAGE CLAMPING AT TYP. 50V
- OUTPUT STATUS DATA AVAILABLE ON THE SPI
- RESET FUNCTION WITH RESET SIGNAL AT NRES PIN OR UNDERVOLTAGE AT VCC
Circuit Diagram
