توضیحات
آی سی درایو دریچه گاز L9929SMD درایور و راه انداز دریچه گاز برقی میباشد و در ایسیو های BOSCH مورد استفاده قرار گرفته است.
درایو یک IC با یک پایه ورودیِ ولتاژ است که هر ولتاژی به این پایه وصل شود، مستقیماً به موتور یا هر المانی که به IC متصل شده باشد منتقل می شود. این پایه VPS نیز نام دارد (Variable Power Supply). این IC در هنگام کار گرمای نسبتا زیادی تولید میکند که باید با استفاده از هیت سینک مناسب خنک شود.عدم اتصال صحیح هیت سینک هنگام نصب آی سی میتواند باعث سوختن و از کار افتادگی این قطعه شود.شما میتوانید با استفاده ابزار مناسب مانند خمیر قلع به خوبی کف قطعه رو به برد متصل کنید و نگرانی بابت عدم اتصال هیت سینک نداشته باشید.

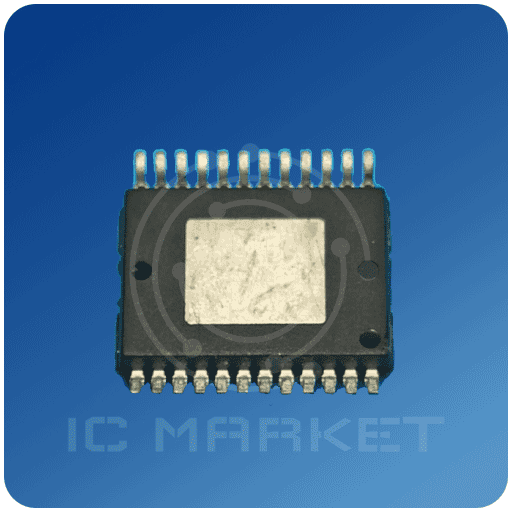

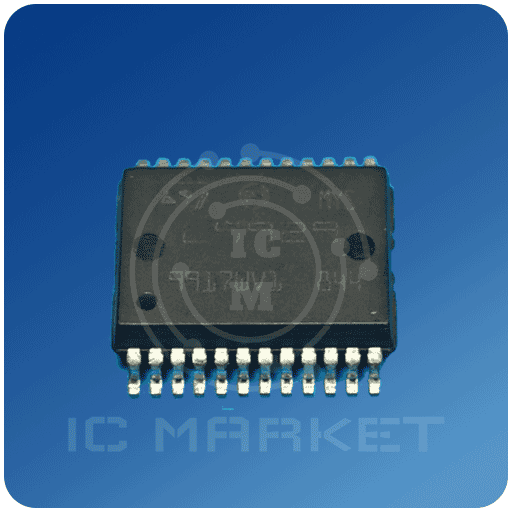

آی سی درایو دریچه گاز L9929SMD با پکیج SOIC و 24 پایه توسط شرکت ST Microelectronics تولید و به بازار عرضه میشود.
تا بحال آی سی جایگزینی برای این قطعه معرفی نشده است.
اگر اطلاعات فنی دیگری راجب آی سی درایو دریچه گاز L9929SMD دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.
کاتالوگ : دیتاشیت آی سی درایو دریچه گاز L9929SMD
SPI CONTROLLED H-BRIDGE
 |
L9929 SPI CONTROLLED H-BRIDGE PRELIMINARY DATA 1 ■ ■ Features OPERATING SUPPLY VOLTAGE 5V TO 28V TYPICAL RDSon = 150 mΩ FOR EACH OUTPUT TRANSISTOR (AT 25°C) CONTINOUS DC LOAD CURRENT 5A (Tcase < 100 °C) OUTPUT CURRENT LIMITATION AT TYP. 8.6A SHORT CIRCUIT SHUT DOWN FOR OUTPUT CURRENTS OVER TYP. 10.6A LOGIC- INPUTS TTL/CMOS-COMPATIBLE OPERATING-FREQUENCY UP TO 30 kHz OVER TEMPERATURE PROTECTION SHORT CIRCUIT PROTECTION UNDERVOLTAGE DISABLE FUNCTION DIAGNOSTIC BY SPI OR STATUS-FLAG (CONFIGURABLE) ENABLE AND DISABLE INPUT SO20 POWER PACKAGE Figure 1. Package ■ PowerSO20 PowerSSO24 ■ ■ Table 1. Order Codes Part Number L9929 L9929XP Package PowerSO20 PowerSSO24 ■ ■ ■ ■ ■ ■ The H-Bridge is protected against over temperature and short circuits and has an under voltage lockout for all the supply voltages “VS” (Main DC power supply). All. |
