توضیحات

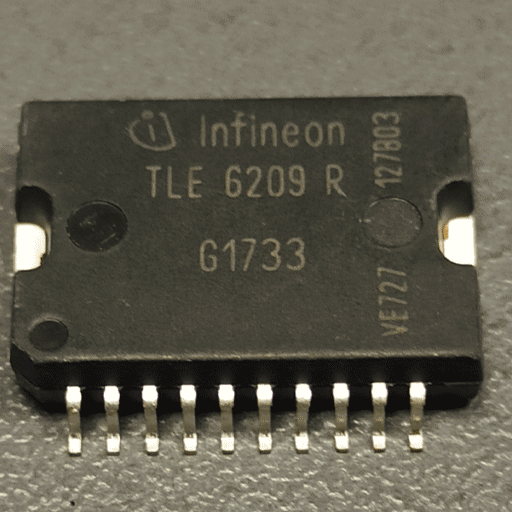

آی سی درایو دریچه گاز TLE6209 یک آی سی درایور و راه انداز میباشد که در ایسیو های MITSUBISHI استفاده شده است.
وظیفه این قطعه کنترل دریچه گاز برقی خودرو میباشد.
از این قطعه در ایسیو MITSUBISHI استفاده شده است.
آی سی درایو دریچه گاز TLE6209 با پکیج SOP و 20پایه توسط شرکت INFINEON تولید و روانه بازار میشود.
تاکنون جایگزینی برای این قطعه معرفی نشده است.
این IC در هنگام کار گرمای نسبتا زیادی تولید میکند که باید با استفاده از هیت سینک مناسب خنک شود.عدم اتصال صحیح هیت سینک هنگام نصب آی سی میتواند باعث سوختن و از کار افتادگی این قطعه شود.شما میتوانید با استفاده ابزار مناسب مانند خمیر قلع به خوبی کف قطعه رو به برد متصل کنید و نگرانی بابت عدم اتصال هیت سینک نداشته باشید.
اگر اطلاعات فنی دیگری راجب آی سی درایو دریچه گاز TLE6209 دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.
کاتالوگ: دیتاشیت آی سی درایو دریچه گاز TLE6209
7A H-Bridge
 |
7 A H-Bridge for DC-Motor Applications Data Sheet TLE 6209 R 1 Overview 1.1 Features • Delivers up to 6 A continuous and 7 A peak current • Optimized for DC motor management applications • Very low RDS ON of typ. 150 mΩ @ 25 °C per switch • Operates at supply voltages of up to 40V • Overvoltage Protection against transients up to 45 V • Outputs fully short circuit protected • Standard SPI-Interface, daisy chain capability PG-DSO-20-37, -65 • Adjustable chopper current regulation of up to 7 A • Temperature monitor with prewarning, warning and shutdown • Over- and Undervoltage-Lockout • Open load detection • Detailed load failure diagnosis by SPI • Minimized power dissipation due to active free-wheeling • Low EMI due to voltage slope regulation • Very low current consumption (typ. 20 μA @ 25 °C) in stand-by (Inhibit) mode . |
