توضیحات

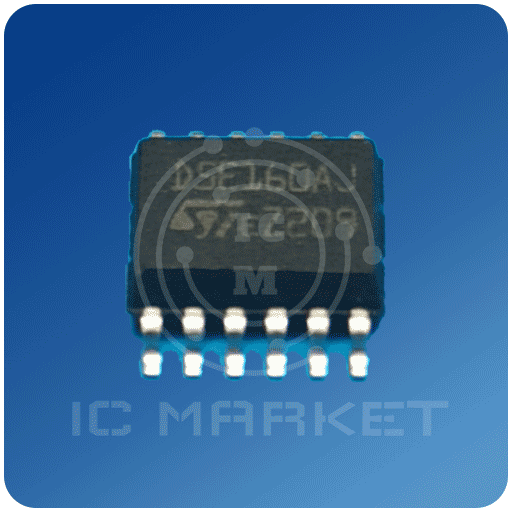

آی سی درایو D5E160AJ یک راه انداز و درایور دو کاناله بوده و در یونیت های خودرویی بکار رفته است.
این آی سی با پکیج SSO و 12 پایه توسط شرکت ST تولید و عرضه میشود.
این IC در هنگام کار گرمای نسبتا زیادی تولید میکند که باید با استفاده از هیت سینک مناسب خنک شود.عدم اتصال صحیح هیت سینک هنگام نصب آی سی میتواند باعث سوختن و از کار افتادگی این قطعه شود.شما میتوانید با استفاده ابزار مناسب مانند خمیر قلع به خوبی کف قطعه رو به برد متصل کنید و نگرانی بابت عدم اتصال هیت سینک نداشته باشید.
اگر اطلاعات فنی دیگری راجب آی سی درایو D5E160AJ دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.
VND5E160AJ-E
| Part Number | VND5E160AJ-E |
| Manufacturer | STMicroelectronics |
| Description | Double channel high side driver |
| Published | Feb 11, 2010 |
| Detailed Description | VND5E160AJ-E Double channel high side driver with analog current sense for automotive applications Features Max transien… |
| Datasheet |  VND5E160AJ-E PDF File |
VND5E160AJ-E Double channel high side driver with analog current sense for automotive applications Features Max transient supply voltage Operating voltage range Max On-state resistance (per ch.
) Current limitation (typ.
) Off state supply current 1.
Typical value with all loads connected.
VCC VCC RON ILIMH IS 41 V 4.
5 to 28V 160 mΩ 10 A 2 µA(1) PowerSSO-12 – Reverse battery protected (see Application schematic) – Electrostatic discharge protection General – Inrush current active management by power limitation – Very low stand-by current – 3.
0 V CMOS compatible inputs – Optimized electromagnetic emissions – Very low electromagnetic susceptibility – In compliance with the 2002/95/EC europea…
