توضیحات

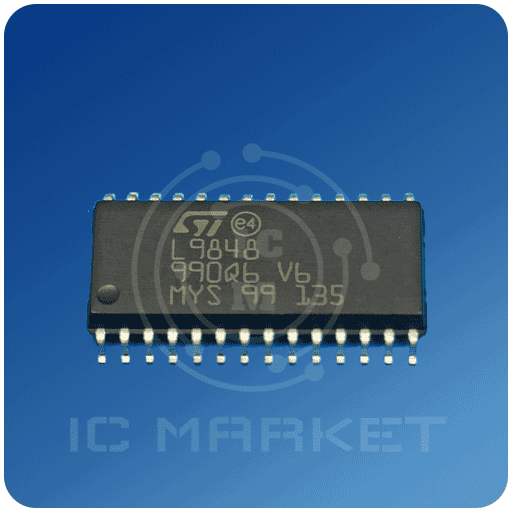

آی سی درایو L9848 FAM درایو و راه انداز برف پاک کن و اب پاش در سیستم های مولتی پلکس ایران خودرو میباشد.
با پکیج DSO و 28 پایه توسط شرکت ST microelectronics تولید و به بازار عرضه میشود.
تاکنون جایگزینی برای آی سی درایو L9848 FAM معرفی نشده است.
در یونیت های FAM جدید از این آی سی استفاده شده و درواقع این آی سی جایگزین آی سی TLE7244SL در یونیت های جدید میباشد.البته از لحاظ پکیج متفاوت هستند و نمیتوان بجای همدیگه استفاده کرد.
اگر اطلاعات فنی دیگری راجب آی سی درایو L9848 FAM میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.
کاتالوگ: دیتاشیت آی سی درایو L9848 FAM
Description
The L9848 IC is a highly flexible monolithic medium current output driver that incorporates 2 dedicated low side outputs (outputs 7-8) and 6 outputs that can be used as either internal low or high side drives in any combination (outputs 1-6).
In addition, 2 outputs are capable of being PWMed via an external pin (outputs 5-6). The integrated standard serial peripheral interface (SPI) controls all outputs and provides diagnostic information.
Integrated clamping circuits, waveshaping, protection against positive and negative voltage transients and thermal shutdown for all outputs open a wide range of automotive and industrial applications
-
All features
- Configurable up to 6 high side drivers
- RDSON = max.1.5 Ω @ Tj= 25 °C
- Current limit of each output at min. 0.8 A
- Supply voltage 4.75 V to 5.25 V
- Output voltage clamping min. 35 V (low side mode)
- Output voltage clamping -30 V (high side mode)
- SPI interface for data communication
- Additional PWM inputs for 2 outputs
- Thermal shutdown for all outputs
- Open load detection in off mode
- Reverse battery protection for outputs (amb)
- Ground disconnection for high side configured outputs
