توضیحات
آی سی رگولاتور زیمنس TLE4471G به عنوان رگولاتور ایسیوهای ساژم و ولئو و زیمنس بکار رفته است.
آآی سی رگولاتور زیمنس TLE4471G به عنوان رگولاتور در بیشتر ایسیوهای محصولات ایران خودرو و سایپا مورد استفاده قرار گرفته است . از این آی سی که تامین کننده ولتاژ 5V می باشد در ایسیوهای ساژم ، والئو و کروز استفاده شده است .رگولاتور ولتاژ قطعهای است که در ساخت مدارات الکترونیکی کاربردهای فراوانی دارد، در حقیقت رگولاتورهای الکترونیکی، نوعی از نیمه رساناها هستند که برای تنظیم ولتاژ طراحی شده اند.
در مدار های الکتریکی وظیفه تامین انرژی مورد نیاز مدارات الکتریکی به عهده منابع تغذیه می باشد. برق مورد نیاز مدارات الکتریکی از نوع برق DC است که توسط منابع تغذیه از برق شهر که از نوع AC است، تبدیل می شود.
اما تبدیل این برق از AC به DC همواره کاملا ایده آل نبوده و کمی نویز در خروجی های آن مشاهده می شود.
همچنین برق AC نیز یک مقدار ثابت نبوده و دارای اختلاف نوسان می باشد. برای ثابت کردن ولتاژ ورودی در مدارات الکترونیکی از وسیله ای به نام تنظیم کننده ولتاژ و یا رگولاتور استفاده می شود.
اگر در باتری اتصالی رخ بدهد و ولتاژ بیش از حد به این آی سی وارد شود این آیسی میسوزد تا از صدمه دیدن سایر قسمت های ECU جلوگیری شود.

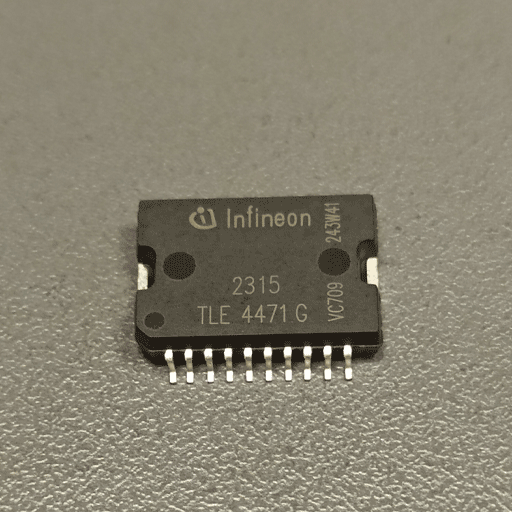

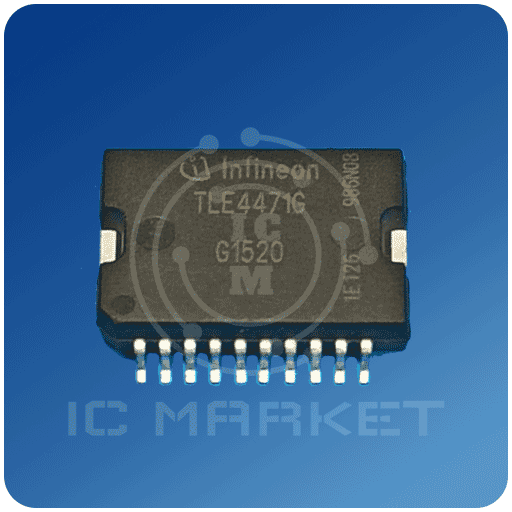

آی سی رگولاتور زیمنس TLE4471G با پکیج SOP و 20پایه توسط شرکت INFINEON تولید میشود.
از آی سی های A2C20219 / A2C56211 / A2C33648 میتوان به عنوان جایگزین برای این قطعه استفاده کرد.
اگر اطلاعات فنی دیگری راجب این قطعه دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.
کاتالوگ: دیتاشیت آی سی رگولاتور زیمنس TLE4471G
Triple Voltage Regulator TLE4471G Features
• Output Voltage 5 V with 450 mA Current Capability
• Two tracked Outputs for 50 mA and 100 mA
• Enable Function for main and tracked Output(s)
• Reset with adjustable Threshold
• Undervoltage- and Power On-Reset
• Watchdog
• Independent Watchdog- and Reset delay
• Wide Temperature Range
• Overtemperature Protection
• Overvoltage Protection
• Reverse Polarity Proof
• Green Product (RoHS compliant)
