آی سی رگولاتور و دورموتور L05173 : راهنما برای تعمیرکاران ایسیو
آی سی رگولاتور و دورموتور L05173 یک مدار مجتمع چند منظوره است که در ایسیوهای مختلف خودرو، به ویژه در خودروهای پژو، سایپا، ایران خودرو و برلیانس کاربرد دارد. این آی سی وظایف مختلفی از جمله راه انداز دور موتور/ آی سی کانکت با دیاگ/آی سی تغدیه یا همان رگولاتور و همینطور شبکه نیز بر عهده این آی سی میباشد.
- تنظیم ولتاژ: آیسی L05173 یک رگولاتور ولتاژ 5 ولت است که برای تامین ولتاژ مورد نیاز سایر اجزای ایسیو مانند میکروکنترلر، سنسورها و عملگرها استفاده می شود.
- کنترل دور موتور: این آی سی سیگنال های مربوط به دور موتور را از سنسور دور موتور دریافت می کند و آنها را به میکروکنترلر ایسیو ارسال می کند. میکروکنترلر از این اطلاعات برای تنظیم زمان بندی جرقه و پاشش سوخت استفاده می کند.
- رابطه با دیاگ: آیسی L05173 رابطه بین ایسیو و دستگاه دیاگ را برقرار می کند. این امر به تکنسین ها اجازه می دهد تا کدهای خطا را بخوانند و عملکرد ایسیو را تست کنند.
- کنترل رله ها: این آی سی می تواند دو رله را کنترل کند که برای راه اندازی فن، پمپ بنزین و سایر اجزای خودرو استفاده می شوند.
مزایای استفاده از آی سی L05173
- چند منظوره بودن: آی سی L05173 وظایف مختلفی را در ایسیو انجام می دهد، که به کاهش تعداد قطعات مورد نیاز و ساده تر شدن طراحی ایسیو کمک می کند.
- قابلیت اطمینان بالا: آی سی L05173 از کیفیت بالایی برخوردار است و در شرایط سخت عملکردی مطلوبی دارد.
- مشخصات فنی
- ولتاژ ورودی: 8 تا 18 ولت
- ولتاژ خروجی: 5 ولت
- جریان خروجی: 1.5 آمپر
- دمای عملیاتی: -40 تا 125 درجه سانتیگراد
عیب یابی و تعویض
اگر ایسیو شما به درستی کار نمی کند، ممکن است آی سی رگولاتور و دورموتور L05173 معیوب باشد. برای عیب یابی این آی سی، می توانید از مراحل زیر استفاده کنید:
- بررسی ظاهری: آی سی را از نظر هرگونه آسیب فیزیکی مانند ترک خوردگی یا سوختگی بررسی کنید.
- تست با مولتی متر: از یک مولتی متر برای تست ولتاژ خروجی آی سی استفاده کنید. اگر ولتاژ خروجی صحیح نباشد، باید آی سی را تعویض کنید.
- تست با دیاگ: اگر به دیاگ دسترسی دارید، می توانید از آن برای تست عملکرد آی سی L05173 استفاده کنید.
اگر تست ها نشان داد که آی سی L05173 معیوب است، باید آن را با یک آی سی جدید و با کیفیت مناسب تعویض کنید.این IC در هنگام کار گرمای نسبتا زیادی تولید میکند که باید با استفاده از هیت سینک مناسب خنک شود.عدم اتصال صحیح هیت سینک هنگام نصب آی سی میتواند باعث سوختن و از کار افتادگی این قطعه شود.شما میتوانید با استفاده ابزار مناسب مانند خمیر قلع به خوبی کف قطعه رو به برد متصل کنید و نگرانی بابت عدم اتصال هیت سینک نداشته باشید.
آی سی L05173 در ایسیو BOSCH MP7.8 مورد استفاده قرار گرفته است.

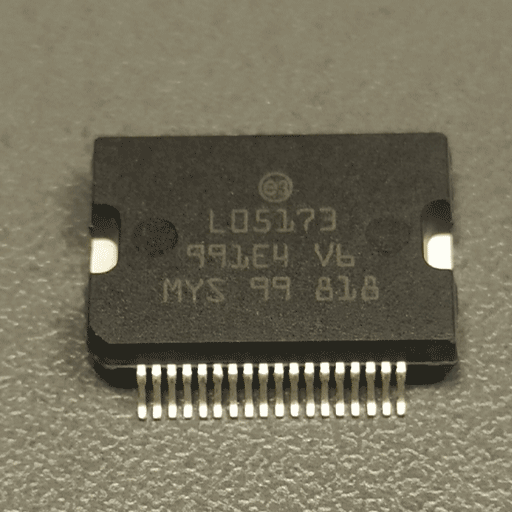

آی سی رگولاتور و دورموتور L05173 با پکیج SOP و 36پایه توسط شرکت BOSCH تولید و عرضه میگردد.
اگر اطلاعات فنی دیگری راجب آی سی رگولاتور و دورموتور L05173 دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.
