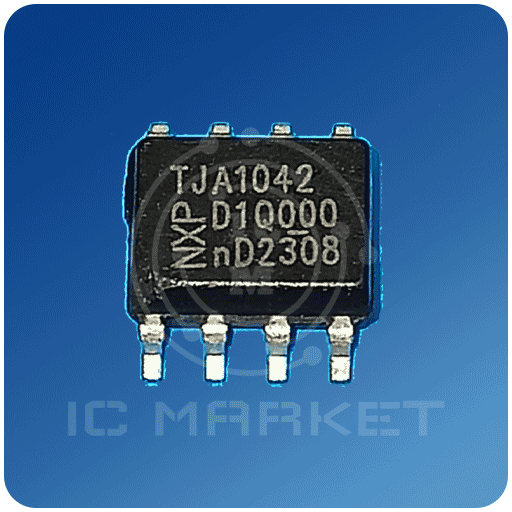

آی سی شبکه TJA1042 : ارتباطات در خودرو
آی سی شبکه TJA1042 یک مدار مجتمع (IC) بسیار مهم و حیاتی در صنعت خودرو است که به عنوان فرستنده و گیرندهی CAN (Controller Area Network) شناخته میشود. این آیسی نقش کلیدی در برقراری ارتباط بین واحدهای کنترل الکترونیکی (ECU) مختلف در خودرو ایفا میکند و به آنها اجازه میدهد تا اطلاعات را به اشتراک بگذارند و با هم هماهنگ عمل کنند.
مشخصات کلی آی سی شبکه TJA1042
- نوع آیسی: فرستنده و گیرنده CAN
- کاربرد: شبکههای CAN در خودرو
- ویژگیها:
- سازگار با استانداردهای ISO 11898-2 و ISO 11898-5
- مناسب برای سیستمهای 12 و 24 ولتی
- تداخل الکترومغناطیسی کم (EME) و ایمنی الکترومغناطیسی بالا (EMI)
- ورودی VIO برای اتصال مستقیم به میکروکنترلرهای 3 تا 5 ولتی
- حالت آماده به کار با مصرف جریان بسیار کم
ساختار و عملکرد
آی سی شبکه TJA1042 به عنوان یک رابط بین یک کنترلر پروتکل CAN و گذرگاه فیزیکی دو سیمه CAN عمل میکند. این آیسی سیگنالهای دیجیتال را از کنترلر دریافت کرده و آنها را به سیگنالهای دیفرانسیل تبدیل میکند که برای انتقال روی گذرگاه CAN مناسب هستند. همچنین، سیگنالهای دریافتی از گذرگاه CAN را به سیگنالهای دیجیتال تبدیل کرده و به کنترلر ارسال میکند.
کاربردهای TJA1042 در خودروها
- شبکه CAN خودرو: ایجاد ارتباط بین ECUهای مختلف در خودرو مانند ECU موتور، ECU ترمز، ECU بدنه و …
- انتقال دادههای سنسورها: ارسال دادههای سنسورهای مختلف مانند سنسورهای دما، فشار، سرعت و … به ECU مرکزی
- کنترل عملگرها: کنترل عملگرهایی مانند موتورها، شیرهای برقی و … بر اساس دستورات دریافتی از ECU مرکزی
- تشخیص خطا: تشخیص خطاهای رخ داده در شبکه CAN و ارسال هشدار به ECU مرکزی
مزایای استفاده از TJA1042 در خودروها
- قابلیت اطمینان بالا: طراحی شده برای محیطهای سخت خودرو و دارای حفاظتهای لازم در برابر نویز و تداخل
- سرعت بالا: قابلیت انتقال داده با سرعت بالا برای پاسخگویی سریع سیستم
- مصرف انرژی کم: حالت آماده به کار با مصرف جریان بسیار کم برای کاهش مصرف انرژی خودرو
- انعطافپذیری بالا: قابلیت کار در سیستمهای 12 و 24 ولتی و سازگاری با انواع میکروکنترلرها
- استانداردسازی: مطابق با استانداردهای بینالمللی CAN برای اطمینان از سازگاری با سایر دستگاهها
مقایسه با سایر فرستندههای و گیرندههای CAN
TJA1042 به عنوان یکی از محبوبترین فرستندهها و گیرندههای CAN در صنعت خودرو شناخته میشود. این آیسی نسبت به سایر محصولات مشابه، مزایای زیر را دارد:
- عملکرد بهتر: عملکرد بهتر در محیطهای پر نویز و تداخل
- مصرف انرژی کمتر: مصرف انرژی کمتر نسبت به محصولات مشابه
- قابلیت اطمینان بالاتر: طراحی شده برای کاربردهای صنعتی و خودرویی
در کل، TJA1042 یک انتخاب بسیار مناسب برای ایجاد شبکههای CAN در خودروهای مدرن است. این آیسی با قابلیتهای فراوان و معماری پیشرفته، امکان ایجاد سیستمهای الکترونیکی خودرو با قابلیت اطمینان بالاتر و عملکرد بهتر را فراهم میکند.
اگر اطلاعات فنی دیگری راجب آی سی شبکه TJA1042 دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.
