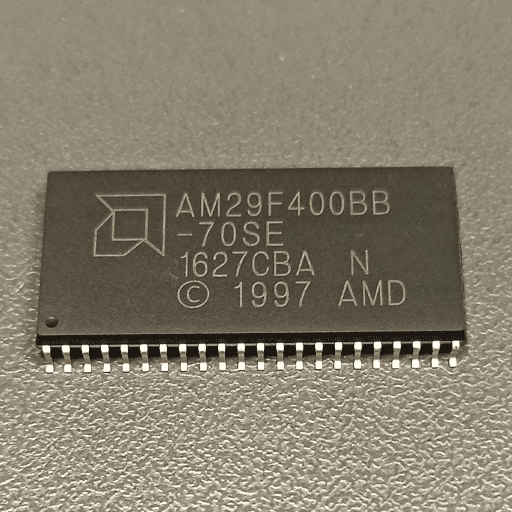

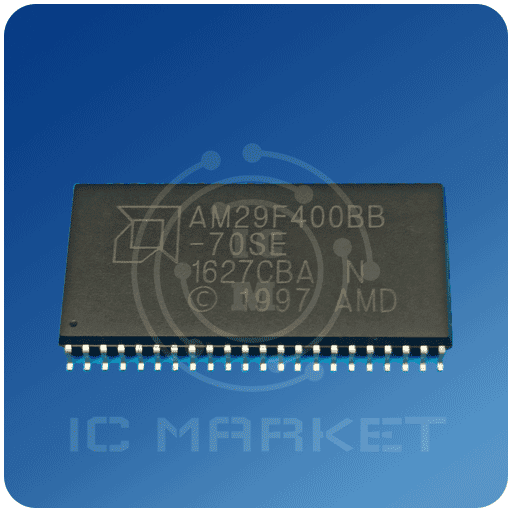

آی سی فلش بوش AM29F400BB-44PIN : راهنما برای تعمیرکاران ایسیو
آی سی فلش بوش AM29F400BB-44PIN یک حافظه فلش با ظرفیت 4 مگابیت (512 کیلوبایت) است که به طور خاص برای استفاده در ایسیوهای خودرویی طراحی شده است. این آی سی با پکیج SOIC و 44پایه ساخت شرکت AMD میباشد.این آی سی وظیفه ذخیره سازی برنامه ایسیو را بر عهده دارد که شامل دستورات و تنظیمات لازم برای عملکرد صحیح موتور خودرو می باشد.
عملکرد
آی سی فلش بوش AM29F400BB-44PIN به عنوان یک حافظه غیر فرار عمل می کند، به این معنی که اطلاعات ذخیره شده در آن حتی پس از قطع برق نیز حفظ می شود. این امر برای برنامه ایسیو ضروری است، زیرا این برنامه باید در هر بار روشن شدن خودرو در دسترس باشد.
هنگامی که خودرو روشن می شود، میکروکنترلر ایسیو برنامه ذخیره شده در آی سی AM29F400BB را می خواند و از آن برای کنترل عملکرد موتور استفاده می کند. برنامه ایسیو شامل اطلاعات مختلفی مانند تنظیمات پاشش سوخت، زمان بندی جرقه و کنترل آلایندگی می باشد.
مزایای استفاده از آی سی آی سی فلش بوش AM29F400BB-44PIN
- قابلیت اطمینان بالا: آی سی AM29F400BB از کیفیت بالایی برخوردار است و در شرایط سخت عملکردی مطلوبی دارد.
- سرعت بالا: این آی سی می تواند اطلاعات را به سرعت خوانده و نوشته شود، که برای عملکرد صحیح ایسیو ضروری است.
- مصرف برق کم: آی سی AM29F400BB مصرف برق پایینی دارد، که به افزایش طول عمر باتری خودرو کمک می کند.
مشخصات فنی
- ظرفیت حافظه: 4 مگابیت (512 کیلوبایت)
- نوع حافظه: فلش
- ولتاژ تغذیه: 5 ولت
- فرکانس کاری: حداکثر 12 مگاهرتز
- دمای عملیاتی: -40 تا 85 درجه سانتیگراد
- تعداد پایه ها: 44
- نوع بسته بندی: SOIC
کاربرد در ایسیو
آی سی فلش بوش AM29F400BB-44PIN در ایسیو های زیمنس تک و دوگانه سوز و همچنین بوش me7.4.4 استفاده شده است. این آی سی معمولاً در کنار میکروکنترلر ایسیو قرار می گیرد و به عنوان حافظه ذخیره سازی برنامه ایسیو عمل می کند.
عیب یابی و تعویض
اگر ایسیو شما به درستی کار نمی کند، ممکن است آی سی فلش بوش AM29F400BB-44PIN معیوب باشد. برای عیب یابی این آی سی، می توانید از مراحل زیر استفاده کنید:
- بررسی ظاهری: آی سی را از نظر هرگونه آسیب فیزیکی مانند ترک خوردگی یا سوختگی بررسی کنید.
- تست با مولتی متر: از یک مولتی متر برای تست ولتاژ تغذیه و اتصالات آی سی استفاده کنید. اگر هر یک از مقادیر اندازه گیری شده خارج از محدوده باشد، باید آی سی را تعویض کنید.
- تست با دیاگ: اگر به دیاگ دسترسی دارید، می توانید از آن برای تست عملکرد آی سی AM29F400BB استفاده کنید.
اگر تست ها نشان داد که آی سی AM29F400BB معیوب است، باید آن را با یک آی سی جدید و با کیفیت مناسب تعویض کنید. هنگام تعویض آی سی، حتماً از دستورالعمل های سازنده ایسیو پیروی کنید.
اگر اطلاعات فنی دیگری راجب آی سی فلش بوش AM29F400BB-44PIN دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.
کاتالوگ:دیتاشیت آی سی فلش بوش AM29F400BB-44PIN
4 Megabit (512 K x 8-Bit/256 K x 16-Bit) CMOS 5.0 Volt-only Boot Sector Flash Memory
|
AMD
|
DATA SHEET Am29F400B 4 Megabit (512 K x 8-Bit/256 K x 16-Bit) CMOS 5.0 Volt-only Boot Sector Flash Memory DISTINCTIVE CHARACTERISTICS ■ Single power supply operation — 5.0 volt-only operation for read, erase, and program operations — Minimizes system level requirements ■ Manufactured on 0.32 µm process technology — Compatible with 0.5 µm Am29F400 device ■ High performance — Access times as fast as 45 ns ■ Low power consumption (typical values at 5 MHz) — 1 µA standby mode current — 20 mA read current (byte mode) — 28 mA read current (word mode) — 30 mA program/erase current ■ Flexible sector architecture — One 16 Kbyte, two 8 Kbyte, one 32 Kbyte, and seven 64 Kbyte sectors (byte mode) — One 8 Kword, two 4 Kword, one 16 Kword, and seven 32 Kword sectors (word mode) — Supports full chip erase — Sector Protection features: A hardware method of locking a sector to prevent any program or erase operations within that sector Sectors can be locked via programming equipment Temporary Sector Unprotect feature allows code changes in previously locked sectors ■ Top or bottom boot block configurations available ■ Embedded Algorithms — Embedded Erase algorithm automatically preprograms and erases the entire chip or any combination of designated sectors — Embedded Program algorithm automatically writes and verifies data at specified addresses ■ Minimum 1,000,000 program/erase cycles per sector guaranteed ■ 20-year data retention at 125° C — Reliable operation for the life of the system ■.
|
