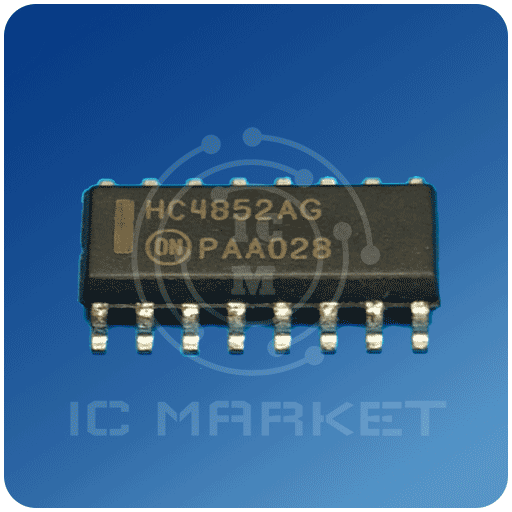

آی سی ملتی پلکسر 74HC4852 : بررسی کامل
آی سی ملتی پلکسر 74HC4852 یک مالتیپلکسر/دیمالتیپلکسر آنالوگ و دیجیتال دو کاناله با کنترل دیجیتال است که توسط شرکتهای مختلفی مانند NXP، Texas Instruments و ON Semiconductor تولید میشود. این آیسی از خانواده 74HC/HCT CMOS است که به دلیل سرعت بالا و مصرف انرژی پایین شناخته شده است. 74HC4852 به طور خاص برای کاربردهایی که نیاز به سوئیچینگ سریع و دقیق بین سیگنالهای آنالوگ و دیجیتال دارند، ایدهآل است.
عملکرد
آی سی ملتی پلکسر 74HC4852 دارای دو کانال مستقل است که هر کدام 4 ورودی/خروجی (nY0 تا nY3) و یک ورودی/خروجی مشترک (1Z, 2Z) دارند. این آیسی میتواند به عنوان یک سوئیچ دوطرفه عمل کند و سیگنالهای آنالوگ و دیجیتال را بین ورودیها و خروجیها هدایت کند.
کنترل کانالها توسط دو ورودی دیجیتال Select (S0 و S1) انجام میشود. با اعمال سطوح مختلف ولتاژ به این ورودیها، میتوان کانال مورد نظر را انتخاب کرد.
علاوه بر این، 74HC4852 دارای یک ورودی Enable (E) فعال LOW است که برای فعال یا غیرفعال کردن هر دو کانال به طور همزمان استفاده میشود
ویژگیهای کلیدی
- دو کانال مستقل با 4 ورودی/خروجی در هر کانال
- سوئیچینگ آنالوگ و دیجیتال
- کنترل دیجیتال با استفاده از ورودیهای Select
- ورودی Enable فعال LOW
- ولتاژ تغذیه: 2 تا 6 ولت
- مقاومت سوئیچ پایین: 70 اهم (تیپیک)
- زمان سوئیچینگ سریع
- بازه وسیع ولتاژ سیگنال
- حفاظت در برابر ولتاژ بالا
- پایداری حرارتی
کاربردها
آی سی ملتی پلکسر 74HC4852 در طیف گستردهای از کاربردها، از جمله موارد زیر استفاده میشود:
- سیستمهای صوتی و تصویری: سوئیچینگ بین منابع مختلف صوتی و تصویری، انتخاب سیگنالهای ورودی در تجهیزات چند رسانهای
- سیستمهای اندازهگیری و سنسورها: انتخاب و سوئیچینگ بین سنسورهای مختلف در سیستمهای اندازهگیری، استفاده در دستگاههای اندازهگیری دقیق که نیاز به انتخاب چندین ورودی آنالوگ دارند
- مدارهای مخابراتی: سوئیچینگ سیگنالهای مخابراتی در سیستمهای ارتباطی، استفاده در مالتیپلکسرها و دیمالتیپلکسرهای ارتباطی
- سیستمهای کنترلی: انتخاب سیگنالهای ورودی در سیستمهای کنترل صنعتی، استفاده در مدارهای کنترلی که نیاز به مدیریت چندین ورودی و خروجی دارند
مزایا
- سرعت بالا
- مصرف انرژی پایین
- دقت بالا
- قابلیت اطمینان بالا
- سهولت استفاده
معایب
- محدودیت تعداد کانالها (فقط دو کانال)
- محدودیت ولتاژ تغذیه (تا 6 ولت)
- حساسیت به نویز در برخی از کاربردها
جمعبندی
آی سی ملتی پلکسر 74HC4852 یک آیسی بسیار کارآمد و polyvalent است که برای طیف گستردهای از کاربردها، به خصوص در سیستمهای نیازمند سوئیچینگ سریع و دقیق سیگنالهای آنالوگ و دیجیتال، ایدهآل است.
اگر اطلاعات فنی دیگری راجب آی سی ملتی پلکسر 74HC4852 دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.
MC74HC4852A
| Part Number | MC74HC4852A |
| Manufacturer | ON Semiconductor |
| Description | Analog Multiplexers/Demultiplexers |
| Published | Apr 10, 2007 |
| Detailed Description | MC74HC4851A, MC74HC4852A Analog Multiplexers/ Demultiplexers with Injection Current Effect Control Automotive Customized… |
| Datasheet |  MC74HC4852A PDF File |
MC74HC4851A, MC74HC4852A Analog Multiplexers/ Demultiplexers with Injection Current Effect Control Automotive Customized These devices are pin compatible to standard HC405x and MC1405xB analog mux/demux devices, but feature injection current effect control.
This makes them especially suited for usage in automotive applications where voltages in excess of normal logic voltage are common.
The injection current effect control allows signals at disabled analog input channels to exceed the supply voltage range without affecting the signal of the enabled analog channel.
This eliminates the need for external diode/resistor networks typically used to keep the analog channel signals within the supply…
