توضیحات
آی سی مولتی درایو A2C08350 مولتی درایو بکار رفته در ایسیو های زیمنس تک و دوگانه سوز و کروز تک و دوگانه سوز میباشد.
آی سی های مولتی درایو نسبت به درایو های معمولی پیشرفته تر بوده و به منظور اشغال فضای کمتر در ایسیو و همچنین کارایی بالا تولید میشوند.تاکنون جایگزینی برای قطعه آی سی مولتی درایو A2C08350 معرفی نشده است.
آی سی مولتی درایو A2C08350 در ایسیو وظیفه درایو و راه اندازیه فن / کولر /انژکتور/ رله دوبل / گرم کن سنسور اکسیژن و شیر برقی کنیستر را بر عهده دارد.این قطعه بیشتر از قسمت مربوط به راه اندازی انژکتورها دچار مشکل میشود که معمولا با تعویض آی سی مورد برطرف میگردد.گاها دیده شده که ایجاد مشکل از قسمت مربوط به درایو سوزن های انژکتور باعث اسیب رسیدن به برد نیز میشود لذا هنگام تعوض قطعه با این مورد نیز باید توجه کنید.

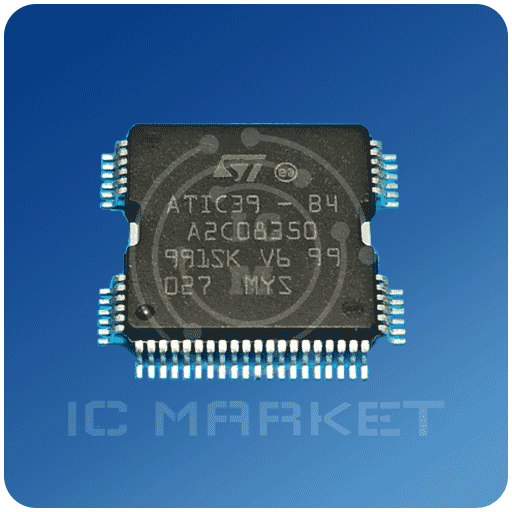

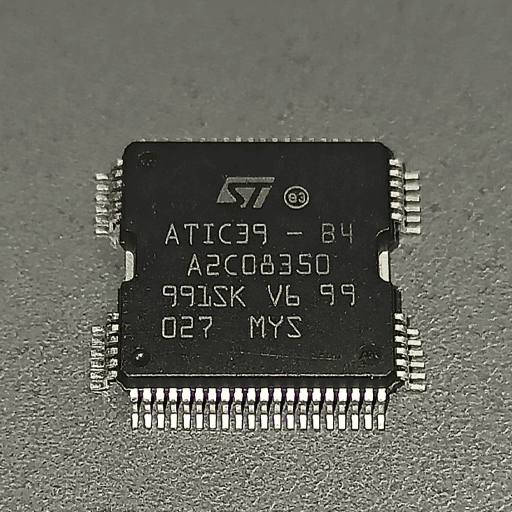

آی سی مولتی درایو A2C08350 با پیکج QFP و 64 پایه توسط شرکت ST microelectronics تولید و روانه بازار میشود.
این IC در هنگام کار گرمای نسبتا زیادی تولید میکند که باید با استفاده از هیت سینک مناسب خنک شود.عدم اتصال صحیح هیت سینک هنگام نصب آی سی میتواند باعث سوختن و از کار افتادگی این قطعه شود.شما میتوانید با استفاده ابزار مناسب مانند خمیر قلع به خوبی کف قطعه رو به برد متصل کنید و نگرانی بابت عدم اتصال هیت سینک نداشته باشید.
این ای سی در انواع ایسیو های زیمنس بکار رفته است.از این ایسیو در بسیاری از محصولات ایران خودرو و سایپا از جمله پژو 405/رانا/سمند/ ال90 و …. استفاده شده است.
توضیحات تکمیلی:
آی سی مولتی درایو A2C08350 یک مدار یکپارچه (IC) است که توسط شرکت St microelectronics به بازار عرضه میشود. این مدار با نام تجاری Smart Power عرضه شده است که شامل 8 کانال خروجی مستقل میشود. ایده اصلی وجود Smart Power در بهبود کارایی و قابلیت عملکرد یکپارچه های مبتنی بر تکنولوژی BCD است.
BCD به اختصار یعنی Bipolar-CMOS-DMOS، که یک فرایند ساخت IC از سه فناوری مختلف است. هر یک از این فناوری ها یعنی Bipolar، CMOS و DMOS از ترانزیستور های مختلفی استفاده میکنند. Bipolar به خاطر کارایی بالا، CMOS به خاطر مصرف توان پایین و DMOS به خاطر توان خروجی بالا استفاده میشود.
درساخت سیستمهای الکترونیکی امروزه استفاده از فناوری BCD محبوب شده است به خاطر ترکیب قابلیتهای فوق العاده این فناوری برای افزایش کارایی مدارها.
آی سی مولتی درایو A2C08350 با 8 کانال خروجی یکپارچه، به تعدادی از قطعات خروجی نیاز شدید در سیستمهای خودروسازی پاسخ میدهد. این قطعه با کنترل چرخش موتور، کنترل سرعت باد، کنترل درایورهای صندلی، سیستمهای بازدارنده وسیله نقلیه و بهبود سیستمهای نوری/صوتی میتواند انجام شود.
علاوه بر این، این مدار قابلیتهایی همچون حفاظت در برابر افزایش دمای مدار، حفاظت در برابر افزایش جریان و حفاظت در برابر اتصال کوتاه را نیز دارا میباشد.
به عنوان یک مثال برای کاربرد A2C08350، این مدار میتواند برای کنترل شمع های اشتعال در موتورهای خودرو و یا کنترل سیستمهای تهویهداخلی خودروها و یا برای کنترل فن خنک کننده استفاده شود.
در نتیجه، A2C08350 یک مدار خروجی یکپارچه با ویژگیهای کارآمد و پرقدرت است که میتواند در سیستمهای خودرو و سایر سیستمهای الکترونیکی به کار رود.
اگر اطلاعات فنی دیگری راجب این قطعه دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.
کاتالوگ محصول: دیتاشیت آی سی مولتی درایو A2C08350
