آی سی مولتی 40056 : بررسی کامل و کاربرد آن در ایسیو

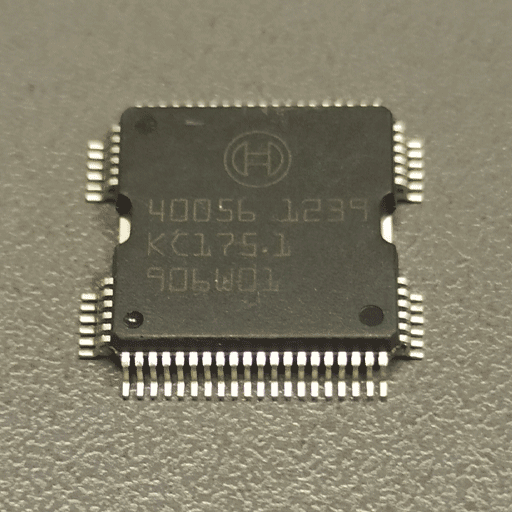

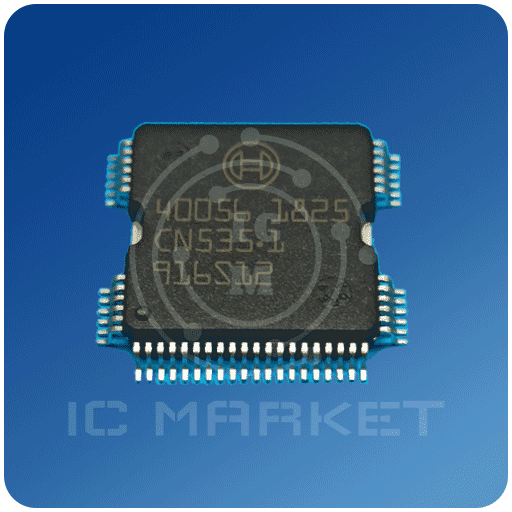

آی سی مولتی 40056 یک مدار مجتمع (IC) مولتی درایو است که توسط شرکت بوش (Bosch) تولید میشود.آی سی های مولتی به منظور اشغال فضای کمتر و کارایی بالاتر تولید میشوند. این آی سی در ایسیوهای (ECU) مختلف از جمله SSAT و BOSCH به کار رفته و وظایف متعددی را بر عهده دارد. در این مقاله به بررسی کامل آی سی 40056 ، از جمله مشخصات فنی، عملکرد، کاربرد در ایسیو و نکات مربوط به تعمیر آن میپردازیم.
آی سی مولتی 40056 در هنگام کار گرمای نسبتا زیادی تولید میکند که باید با استفاده از هیت سینک مناسب خنک شود.عدم اتصال صحیح هیت سینک هنگام نصب آی سی میتواند باعث سوختن و از کار افتادگی این قطعه شود.شما میتوانید با استفاده ابزار مناسب مانند خمیر قلع به خوبی کف قطعه رو به برد متصل کنید و نگرانی بابت عدم اتصال هیت سینک نداشته باشید.
مشخصات فنی
- سازنده: بوش (Bosch)
- شماره قطعه: 40056
- نوع: مولتی درایو
- تعداد پایه: 64
- بستهبندی: QFP
- ولتاژ کاری: 12 ولت DC
- جریان کاری: حداکثر 10 آمپر
- محدوده دمای کاری: -40 تا +125 درجه سانتیگراد
- کاربرد: ایسیو خودرو
عملکرد
آی سی مولتی 40056 شامل چندین بلوک داخلی است که هر کدام وظیفهای خاص را بر عهده دارند. این بلوکها عبارتند از:
- درایور رله: این بلوک برای کنترل رلههای مختلف در ایسیو استفاده میشود.
- درایور فن: این بلوک برای کنترل سرعت فن موتور استفاده میشود.
- درایور گرمکن سنسور اکسیژن: این بلوک برای گرم کردن سنسور اکسیژن قبل از استفاده از آن استفاده میشود.
- درایور شیر برقی کنیستر: این بلوک برای کنترل شیر برقی کنیستر که بخارات بنزین را به داخل مخزن کربن فعال هدایت میکند، استفاده میشود.
- کنترل چراغ چک: این بلوک برای روشن یا خاموش کردن چراغ چک موتور (MIL) استفاده میشود.
کاربرد در ایسیو
آی سی مولتی 40056 در ایسیو خودروهای مختلف به کار رفته و وظایف متعددی را بر عهده دارد.از آی سی 48017 میتوان به عنوان جایگزین این آی سی استفاده کرد. برخی از کاربردهای رایج این آی سی عبارتند از:
- کنترل فن موتور: آی سی 40056 میتواند سرعت فن موتور را با توجه به دمای موتور و شرایط رانندگی کنترل کند.
- گرم کردن سنسور اکسیژن: آی سی 40056 میتواند سنسور اکسیژن را قبل از استفاده از آن گرم کند تا به سرعت به دمای کار خود برسد.
- کنترل شیر برقی کنیستر: آی سی 40056 میتواند شیر برقی کنیستر را کنترل کند تا بخارات بنزین را به داخل مخزن کربن فعال هدایت کند و از انتشار آنها در محیط زیست جلوگیری کند.
- روشن یا خاموش کردن چراغ چک موتور: آی سی 40056 میتواند چراغ چک موتور را در صورت بروز مشکل در سیستم روشن کند.
عیبیابی و تعمیر
اگر ایسیو شما دچار مشکل شده است، ممکن است آی سی مولتی 40056 معیوب باشد. برای عیبیابی این آی سی، مراحل زیر را دنبال کنید:
- کدهای خطا را بخوانید: ایسیو شما ممکن است کدهای خطایی را ذخیره کرده باشد که میتواند به شما در شناسایی منبع مشکل کمک کند.
- آزمایشات الکتریکی را انجام دهید: با استفاده از یک مولتیمتر، ولتاژ و جریان ورودی و خروجی آی سی 40056 را بررسی کنید.
- از نظر ظاهری بررسی کنید: آیسی 40056 را از نظر علائم آسیب فیزیکی مانند سوختگی یا ترک خوردگی بررسی کنید.
اگر اطلاعات فنی دیگری راجب آی سی مولتی 40056 دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.دیتاشیت این محصول محرمانه بوده و به صورت عمومی منتشر نشده است.
