آی سی مولتی(SSAT) 40055 : بررسی کامل و کاربرد آن در ایسیو

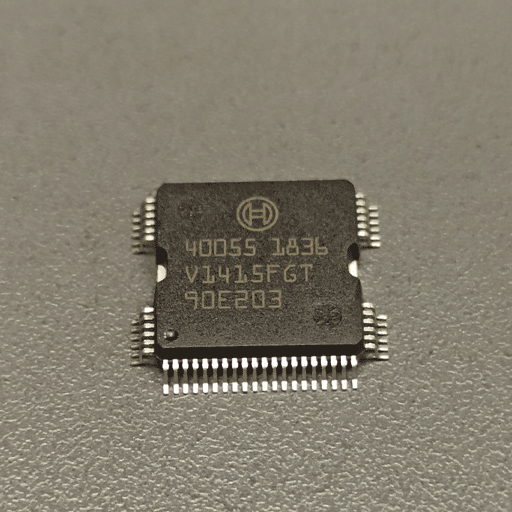

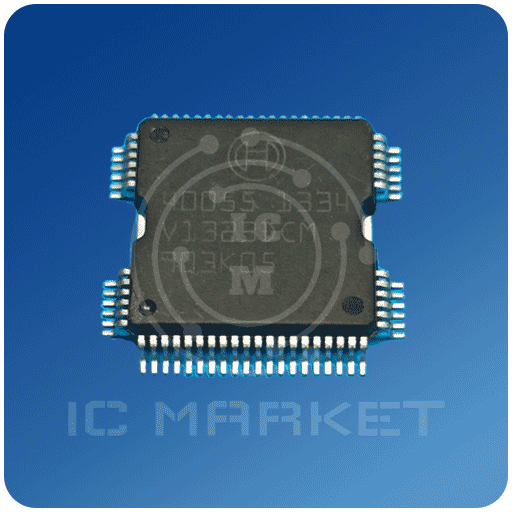

آی سی مولتی(SSAT) 40055 یک مدار مجتمع (IC) چند منظوره است که توسط شرکت بوش (Bosch) تولید میشود.آی سی های مولتی به منظور اشغال فضای کمتر و کارایی بالاتر تولید میشوند. این آی سی در ایسیو (ECU) موتورهای بنزینی و دیزلی خودروهای مختلف به کار رفته و وظایف متعددی را بر عهده دارد. در این مقاله به بررسی کامل آی سی 40055، از جمله مشخصات فنی، عملکرد، کاربرد در ایسیو و نکات مربوط به تعمیر آن میپردازیم.
مشخصات فنی
- سازنده: بوش (Bosch)
- شماره قطعه: 40055
- نوع: مولتی درایور
- تعداد پایه: 64
- بستهبندی: QFP
- ولتاژ کاری: 8 تا 18 ولت DC
- جریان کاری: حداکثر 10 آمپر
- محدوده دمای کاری: -40 تا +125 درجه سانتیگراد
- کاربرد: ایسیو خودرو
عملکرد
آی سی مولتی(SSAT) 40055 شامل چندین بلوک داخلی است که هر کدام وظیفهای خاص را بر عهده دارند. این بلوکها عبارتند از:
- درایور رله: این بلوک برای کنترل رلههای مختلف در ایسیو استفاده میشود.
- درایور فن: این بلوک برای کنترل سرعت فن موتور استفاده میشود.
- درایور گرمکن سنسور اکسیژن: این بلوک برای گرم کردن سنسور اکسیژن قبل از استفاده از آن استفاده میشود.
- درایور شیر برقی کنیستر: این بلوک برای کنترل شیر برقی کنیستر که بخارات بنزین را به داخل مخزن کربن فعال هدایت میکند، استفاده میشود.
- کنترل چراغ چک: این بلوک برای روشن یا خاموش کردن چراغ چک موتور (MIL) استفاده میشود.
- کنترل پمپ بنزین: این بلوک برای کنترل پمپ بنزین استفاده میشود.
- کنترل انژکتورها: این بلوک برای کنترل انژکتورها و پاشش سوخت به داخل موتور استفاده میشود.
کاربرد در ایسیو
از این آی سی در ایسیو های SSAT و BOSCH استفاده شده و وظایف متعددی را بر عهده دارد.از آی سی 30620 میتوان به عنوان جایگزین این آی سی استفاده کرد. برخی از کاربردهای رایج این آی سی عبارتند از:
- کنترل فن موتور: آی سی 40055 میتواند سرعت فن موتور را با توجه به دمای موتور و شرایط رانندگی کنترل کند.
- گرم کردن سنسور اکسیژن: آی سی 40055 میتواند سنسور اکسیژن را قبل از استفاده از آن گرم کند تا به سرعت به دمای کار خود برسد.
- کنترل شیر برقی کنیستر: آی سی 40055 میتواند شیر برقی کنیستر را کنترل کند تا بخارات بنزین را به داخل مخزن کربن فعال هدایت کند و از انتشار آنها در محیط زیست جلوگیری کند.
- روشن یا خاموش کردن چراغ چک موتور: آی سی 40055 میتواند چراغ چک موتور را در صورت بروز مشکل در سیستم روشن کند.
- کنترل پمپ بنزین: آی سی 40055 میتواند پمپ بنزین را روشن و خاموش کند و فشار سوخت را در سیستم تنظیم کند.
- کنترل انژکتورها: آی سی 40055 میتواند انژکتورها را کنترل کند و زمان و مدت زمان پاشش سوخت را به آنها بدهد.
عیبیابی و تعمیر
اگر ایسیو شما دچار مشکل شده است، ممکن است آیسی 40055 معیوب باشد. برای عیبیابی این آی سی، مراحل زیر را دنبال کنید:
- کدهای خطا را بخوانید: ایسیو شما ممکن است کدهای خطایی را ذخیره کرده باشد که میتواند به شما در شناسایی منبع مشکل کمک کند.
- آزمایشات الکتریکی را انجام دهید: با استفاده از یک مولتیمتر، ولتاژ و جریان ورودی و خروجی آی سی 40055 را بررسی کنید.
- از نظر ظاهری بررسی کنید: آیسی 40055 را از نظر علائم آسیب فیزیکی مانند سوختگی یا ترک خوردگی بررسی کنید.

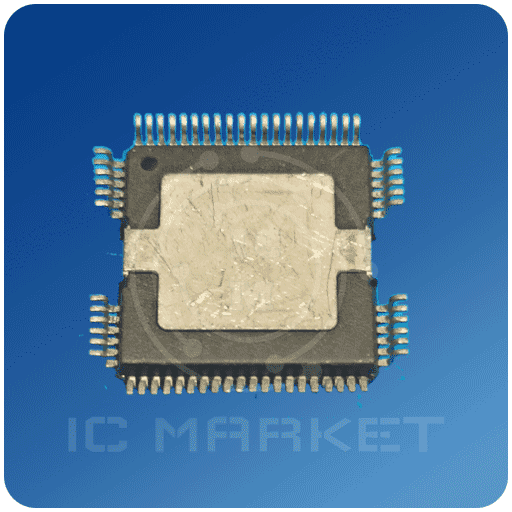

- نصب: این IC در هنگام کار گرمای نسبتا زیادی تولید میکند که باید با استفاده از هیت سینک مناسب خنک شود.عدم اتصال صحیح هیت سینک هنگام نصب آی سی میتواند باعث سوختن و از کار افتادگی این قطعه شود.شما میتوانید با استفاده ابزار مناسب مانند خمیر قلع به خوبی کف قطعه رو به برد متصل کنید و نگرانی بابت عدم اتصال هیت سینک نداشته باشید.
اگر اطلاعات فنی دیگری راجب آی سی مولتی(SSAT) 40055 دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.دیتاشیت این محصول محرمانه بوده و به صورت عمومی منتشر نشده است.
