توضیحات

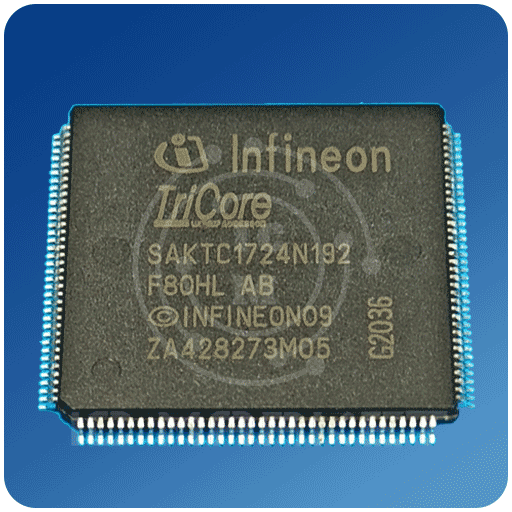

آی سی میکرو SAKTC1724N192 ME17 ميکرو کنترلر بکار رفته در یونیت کنترلر کننده موتور یا همان ایسیو BOSCH ME17 است.
میکروها در واقع مغز و سی پی یو ECU در خودروهاي امروزي بوده که با توجه به برنامه ای که برای آن ها تعریف شده کليه اجزاي سيستم سوخت رسانی را کنترل میکنند.
آی سی SAKTC1724N192 میکرو بکار رفته در ایسیو BOSCH ME17 میباشد.
اين آي سي با 144 پایه و پیکج LQFP توسط شرکت INFINEON تولید و به بازار عرضه میشود.
همه آی سی های میکرو نیاز به برنامه ریزی دارند و هیچ آی سی به صورت برنامه ریزی شده به فروش نمیرسد .
برنامه ریزی آی سی های میکرو روش های مختلفی دارد که شامل برنامه ریزی از طریق JTAG / KTAG / OBD میشود.
آی سی میکرو SAKTC1724N192 ME17 دارای حافظه فلش داخلی است.این IC در هنگام کار گرمای نسبتا زیادی تولید میکند که باید با استفاده از هیت سینک مناسب خنک شود.عدم اتصال صحیح هیت سینک هنگام نصب آی سی میتواند باعث سوختن و از کار افتادگی این قطعه شود.شما میتوانید با استفاده ابزار مناسب مانند خمیر قلع به خوبی کف قطعه رو به برد متصل کنید و نگرانی بابت عدم اتصال هیت سینک نداشته باشید.
اگر اطلاعات فنی دیگری راجب آی سی میکرو SAKTC1724N192 ME17 دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.اطلاعات بیشتر را میتونید از دیتاشیت قطعه پیدا کنید.
| Parametrics | SAK-TC1724N-192F80HR AC |
|---|---|
| A/D Input Lines (incl. FADC) | 28 |
| Additional Features | FADC, 2 differential channels |
| Budgetary Price €/1k | 10 |
| CAN Nodes | 3 |
| Classification | ISO 26262-ready |
| DMA Channels | 16 |
| DSP Functionality | yes |
| Digital I/O Pins | 95 |
| EEPROM Emulation (Data-Flash) | yes |
| External Bus Interface | no |
| Fast Flash Programming | no |
| Floating Point Unit | yes |
| I/O Operation Voltages | 3.3 V |
| Instruction Width ([bits]) | 32/16 |
| Number of ADC Modules | 2 |
| On-chip Clock Generation | yes |
| On-chip Voltage Regulator | yes |
| Oscillator Watchdog | yes |
| Power Mode | 3 |
| Program Memory | 1.5 MByte |
| Qualification | Automotive |
| Real Time Clock | no |
| SRAM (incl. Cache) | 152 kByte |
| Serial I/O Interfaces | 8 |
| Temperature | -40 to 125°C |
| Timed I/O Pins (PWM, CAPCOM) | 77 |
| Timer/Counter | 118 |
| Touch/LED Matrix Control | no |
| Type of Memory | Flash |
| Type of Serial I/O Interfaces | UART ; SPI ; CAN ; MSC (MicroSecond Channel) ; MLI (Multiprocessor Link Interface) |
| Watchdog Timer | yes |
