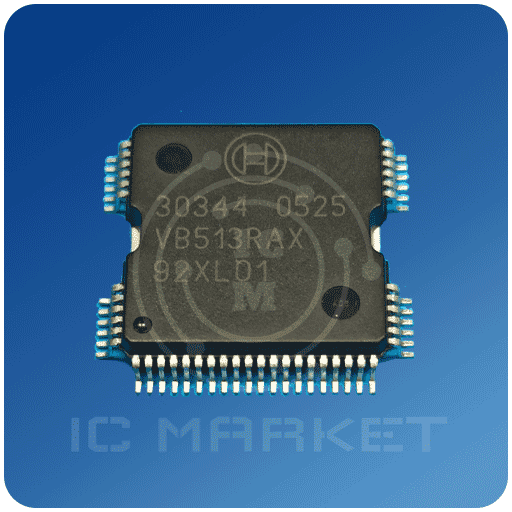

آی سی 30344: بررسی کامل و کاربرد آن در ایسیو
آی سی 30344 یک مدار مجتمع (IC) مولتی درایو است که توسط شرکت بوش (Bosch) تولید میشود. این آی سی در ایسیو (ECU) موتورهای بنزینی و دیزلی خودروهای مختلف به کار رفته و وظایف متعددی را بر عهده دارد. در این مقاله به بررسی کامل آی سی 30344، از جمله مشخصات فنی، عملکرد، کاربرد در ایسیو و نکات مربوط به تعمیر آن میپردازیم.
مشخصات فنی
- سازنده: بوش (Bosch)
- شماره قطعه: 30344
- نوع: مولتی درایو
- تعداد پایه: 64
- بستهبندی: QFP
- ولتاژ کاری: 7 تا 18 ولت DC
- جریان کاری: حداکثر 10 آمپر
- محدوده دمای کاری: -40 تا +125 درجه سانتیگراد
- کاربرد: ایسیو خودرو
عملکرد
آی سی 30344 شامل چندین بلوک داخلی است که هر کدام وظیفهای خاص را بر عهده دارند. این بلوکها عبارتند از:
- درایور رله: این بلوک برای کنترل رلههای مختلف در ایسیو استفاده میشود.
- درایور فن: این بلوک برای کنترل سرعت فن موتور استفاده میشود.
- درایور گرمکن سنسور اکسیژن: این بلوک برای گرم کردن سنسور اکسیژن قبل از استفاده از آن استفاده میشود.
- درایور شیر برقی کنیستر: این بلوک برای کنترل شیر برقی کنیستر که بخارات بنزین را به داخل مخزن کربن فعال هدایت میکند، استفاده میشود.
- کنترل چراغ چک: این بلوک برای روشن یا خاموش کردن چراغ چک موتور (MIL) استفاده میشود.
- کنترل پمپ بنزین: این بلوک برای کنترل پمپ بنزین استفاده میشود.
- کنترل انژکتورها: این بلوک برای کنترل انژکتورها و پاشش سوخت به داخل موتور استفاده میشود.
- کنترل شیر برقی کنیستر: این بلوک برای کنترل شیر برقی کنیستر که بخارات بنزین را به داخل مخزن کربن فعال هدایت میکند، استفاده میشود.
کاربرد در ایسیو
از این آی سی در ایسیو BOSCH ME7.4.4 استفاده شده است و وظایف متعددی را بر عهده دارد. برخی از کاربردهای رایج این آی سی عبارتند از:
- کنترل فن موتور: آی سی 30344 میتواند سرعت فن موتور را با توجه به دمای موتور و شرایط رانندگی کنترل کند.
- گرم کردن سنسور اکسیژن: آی سی 30344 میتواند سنسور اکسیژن را قبل از استفاده از آن گرم کند تا به سرعت به دمای کار خود برسد.
- کنترل شیر برقی کنیستر: آی سی 30344 میتواند شیر برقی کنیستر را کنترل کند تا بخارات بنزین را به داخل مخزن کربن فعال هدایت کند و از انتشار آنها در محیط زیست جلوگیری کند.
- روشن یا خاموش کردن چراغ چک موتور: آی سی 30344 میتواند چراغ چک موتور را در صورت بروز مشکل در سیستم روشن کند.
- کنترل پمپ بنزین: آی سی 30344 میتواند پمپ بنزین را روشن و خاموش کند و فشار سوخت را در سیستم تنظیم کند.
- کنترل انژکتورها: آی سی 30344 میتواند انژکتورها را کنترل کند و زمان و مدت زمان پاشش سوخت را به آنها بدهد.
- کنترل شیر برقی کنیستر: این بلوک برای کنترل شیر برقی کنیستر که بخارات بنزین را به داخل مخزن کربن فعال هدایت میکند، استفاده میشود.
آی سی جایگزین
از آی سی های 30621 / 30614 / 30403 میتوان به عنوان جایگزین برای این آی سی استفاده کرد.
عیبیابی و تعمیر
اگر ایسیو شما دچار مشکل شده است، ممکن است آی سی 30344 معیوب باشد. برای عیبیابی این آی سی، مراحل زیر را دنبال کنید:
- کدهای خطا را بخوانید: ایسیو شما ممکن است کدهای خطایی را ذخیره کرده باشد که میتواند به شما در شناسایی منبع مشکل کمک کند.
- آزمایشات الکتریکی را انجام دهید: با استفاده از یک مولتیمتر، ولتاژ و جریان ورودی و خروجی آی سی 30344 را بررسی کنید.
دیتاشیت این محصول محرمانه بوده و به صورت عمومی منتشر نشده است.
