آی سی HC08AG: یک دروازه AND ساده اما قدرتمند در مدارهای منطقی

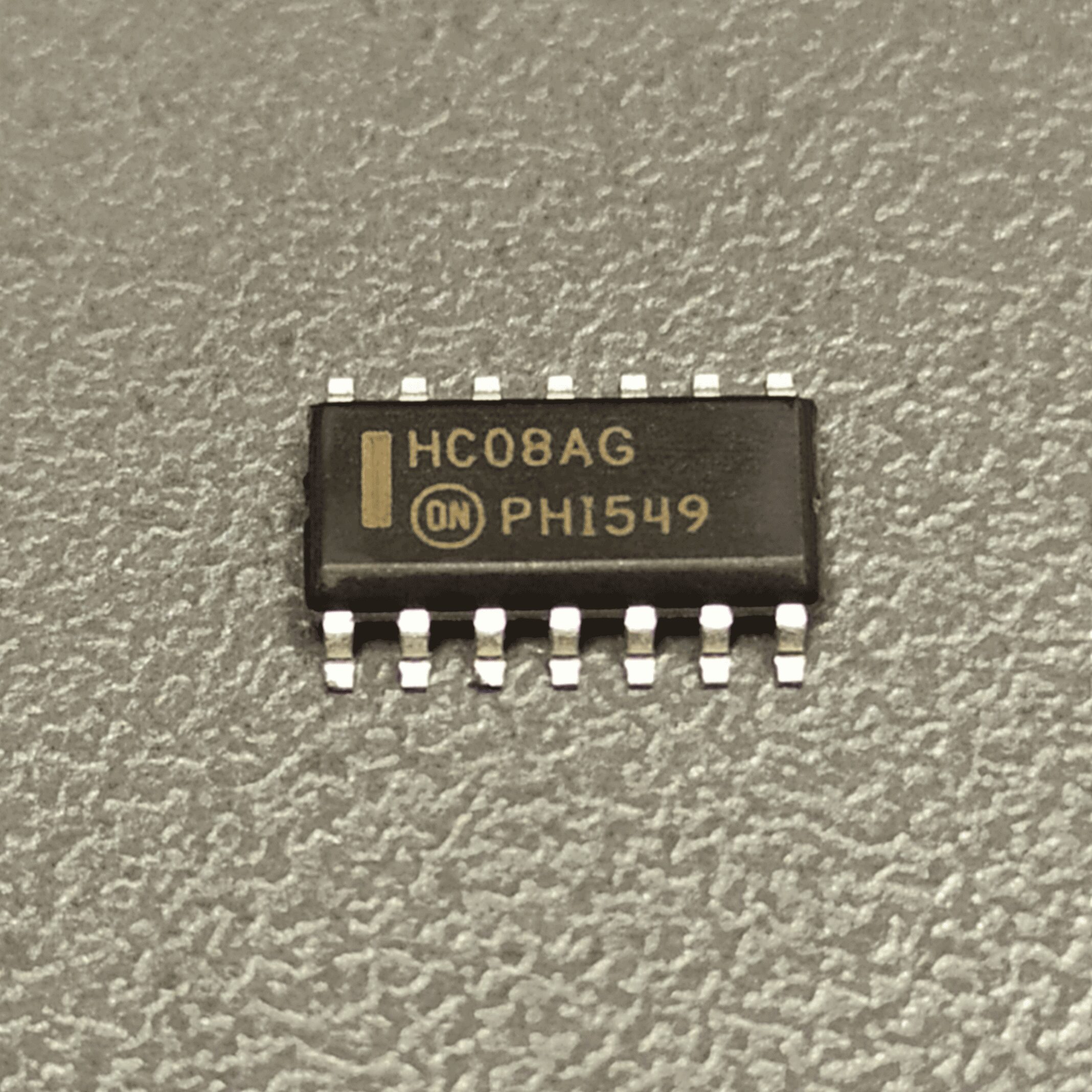

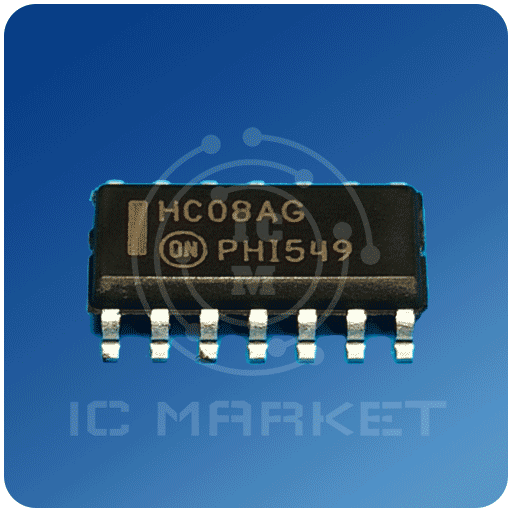

آی سی HC08AG یک مدار مجتمع (IC) از نوع CMOS است که شامل چهار دروازه AND دو ورودی است. این آی سی جزء خانواده منطقی CMOS با سرعت بالا (High-Speed CMOS Logic) محسوب میشود و به دلیل سادگی، قابلیت اطمینان و قیمت مناسب، در طیف گستردهای از کاربردهای الکترونیکی، از جمله مدارهای منطقی دیجیتال، میکروکنترلرها و واحدهای کنترل الکترونیکی (ECU) خودرو استفاده میشود.
مشخصات فنی HC08AG
- نوع: دروازه AND (AND Gate)
- تعداد دروازهها: 4
- ورودی هر دروازه: 2
- فناوری: CMOS با سرعت بالا
- ولتاژ تغذیه: 2 تا 6 ولت
- بستهبندی: معمولاً در بستههای DIP-14 یا SOIC-14 موجود است
عملکرد دروازه AND
دروازه AND یک عنصر اساسی در مدارهای منطقی دیجیتال است. این دروازه زمانی خروجی منطقی 1 (High) تولید میکند که هر دو ورودی آن منطقی 1 باشند. در غیر این صورت، خروجی منطقی 0 (Low) خواهد بود. به عبارت دیگر، دروازه AND عمل “و” منطقی را انجام میدهد.
کاربردهای HC08AG در مدارهای منطقی
- ترکیب سیگنالها: دروازههای AND برای ترکیب چندین سیگنال منطقی استفاده میشوند. به عنوان مثال، میتوان از دو سیگنال کنترل برای فعالسازی یک عمل خاص استفاده کرد.
- ایجاد شرایط خاص: با ترکیب چندین دروازه AND، میتوان شرایط پیچیدهتری را ایجاد کرد.
- محافظت از مدار: دروازههای AND میتوانند برای محافظت از مدار در برابر شرایط خاص استفاده شوند. به عنوان مثال، میتوان از یک دروازه AND برای اطمینان از اینکه یک مدار تنها زمانی فعال شود که چندین شرط به طور همزمان برقرار باشد، استفاده کرد.
کاربرد HC08AG در ECU
در واحدهای کنترل الکترونیکی خودرو (ECU)، آی سی HC08AG معمولاً برای انجام وظایف زیر استفاده میشود:
- ترکیب سیگنالهای سنسور: سیگنالهای دریافتی از سنسورهای مختلف میتوانند با استفاده از دروازههای AND ترکیب شوند تا شرایط خاصی را ایجاد کنند. به عنوان مثال، برای فعال شدن یک عمل خاص ممکن است نیاز باشد که چندین سنسور سیگنال خاصی را ارسال کنند.
- ایجاد منطق تصمیمگیری: دروازههای AND میتوانند برای ایجاد منطق تصمیمگیری ساده در ECU استفاده شوند. به عنوان مثال، میتوان از یک دروازه AND برای تعیین اینکه آیا یک موتور باید روشن شود یا خیر، استفاده کرد.
- محافظت از مدارهای خروجی: دروازههای AND میتوانند برای محافظت از مدارهای خروجی ECU در برابر شرایط خاص استفاده شوند. به عنوان مثال، میتوان از یک دروازه AND برای اطمینان از اینکه یک عملگر تنها زمانی فعال شود که چندین شرط ایمنی برقرار باشد، استفاده کرد.
مزایای استفاده از HC08AG
- سادگی: ساختار ساده و عملکرد قابل پیشبینی
- قابلیت اطمینان بالا: فناوری CMOS باعث میشود که این آی سی بسیار مقاوم در برابر نویز و تداخلات الکترومغناطیسی باشد.
محدودیتهای HC08AG
- سرعت محدود: در مقایسه با برخی از آی سیهای منطقی سریعتر، سرعت عملکرد HC08AG ممکن است برای برخی کاربردها کافی نباشد.
- تعداد ورودی محدود: هر دروازه تنها دو ورودی دارد که ممکن است برای برخی کاربردها کافی نباشد.
نتیجهگیری
آی سی HC08AG یک عنصر اساسی در مدارهای منطقی دیجیتال است که به دلیل سادگی، قابلیت اطمینان و قیمت مناسب، در طیف گستردهای از کاربردها، از جمله ECU خودرو، استفاده میشود. با درک عملکرد این آی سی و کاربردهای آن، میتوان از آن برای طراحی و ساخت مدارهای منطقی پیچیدهتر استفاده کرد.پ.
.
.
.
.
آیسی HC08AG: یک بررسی دقیقتر
همانطور که قبلاً اشاره شد، آیسی HC08AG یک عنصر اساسی در مدارهای منطقی دیجیتال است. این تراشه کوچک و ساده، با ترکیب چندین دروازه AND، امکان انجام عملیات منطقی مختلف را فراهم میکند.
ساختار داخلی HC08AG
هر دروازه AND در این آیسی دارای دو ورودی است که با نمادهای A و B نشان داده میشوند. خروجی دروازه نیز با نماد Y نشان داده میشود. عملکرد این دروازه به این صورت است که تنها زمانی خروجی Y برابر با 1 خواهد بود که هر دو ورودی A و B برابر با 1 باشند. این رابطه منطقی را میتوان به صورت زیر نشان داد:
Y = A . B
در این رابطه، علامت “.” نشاندهنده عمل “و” منطقی است.
جدول درستی دروازه AND
| A | B | Y |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
همانطور که در جدول بالا مشاهده میشود، تنها در صورتی که هر دو ورودی 1 باشند، خروجی نیز 1 خواهد بود.
کاربردهای گسترده HC08AG
علاوه بر کاربردهایی که قبلاً ذکر شد، از آیسی HC08AG میتوان در موارد زیر نیز استفاده کرد:
- طراحی مدارهای شمارنده: با ترکیب چندین دروازه AND میتوان مدارهای شمارنده سادهای طراحی کرد.
- ایجاد مدارهای رمزگذار: از دروازههای AND میتوان برای تبدیل کدهای باینری به کدهای دیگر استفاده کرد.
- طراحی مدارهای تشخیص خطا: با استفاده از دروازههای AND میتوان مدارهایی طراحی کرد که خطاهای رخ داده در مدار را تشخیص دهند.
مزایای استفاده از HC08AG در ECU خودرو
- کنترل موتور: با ترکیب سیگنالهای دریافتی از سنسورهای مختلف و استفاده از دروازههای AND میتوان شرایطی را ایجاد کرد که منجر به روشن یا خاموش شدن موتور شود.
- کنترل سیستم ترمز: میتوان از دروازههای AND برای ایجاد منطق تصمیمگیری در سیستم ترمز استفاده کرد. به عنوان مثال، برای فعال شدن سیستم ABS ممکن است نیاز به وجود چندین شرط باشد.
- کنترل سیستم تهویه مطبوع: با استفاده از دروازههای AND میتوان شرایط مختلفی را برای کنترل سیستم تهویه مطبوع ایجاد کرد.
مقایسه HC08AG با سایر آیسیهای منطقی
آیسی HC08AG جزء خانواده CMOS با سرعت بالا است و نسبت به خانوادههای قدیمیتر مانند TTL سرعت بیشتری دارد. همچنین، مصرف جریان کمتری داشته و در برابر نویز مقاومتر است. با این حال، برای کاربردهایی که نیاز به سرعت بسیار بالا دارند، ممکن است از آیسیهای منطقی سریعتری مانند ECL استفاده شود.
نکات مهم در استفاده از HC08AG
- ولتاژ تغذیه: حتماً باید ولتاژ تغذیه آیسی را در محدوده مشخص شده در دیتاشیت رعایت کنید.
- زمان تاخیر: هر دروازه AND دارای یک زمان تاخیر است که باید در طراحی مدار لحاظ شود.
- بستهبندی: آیسی HC08AG در بستهبندیهای مختلفی مانند DIP و SOIC موجود است.
- حفاظت در برابر نویز: برای جلوگیری از تأثیر نویز بر عملکرد مدار، از تکنیکهای مناسب زمین کردن و فیلترینگ استفاده کنید.
نتیجهگیری
آیسی HC08AG یک جزء بسیار ساده اما قدرتمند در مدارهای منطقی دیجیتال است.این آی سی توسط شرکت ON Semiconductor با درک عملکرد این آیسی و کاربردهای آن، میتوان از آن برای طراحی و ساخت انواع مختلف مدارهای الکترونیکی استفاده کرد.
