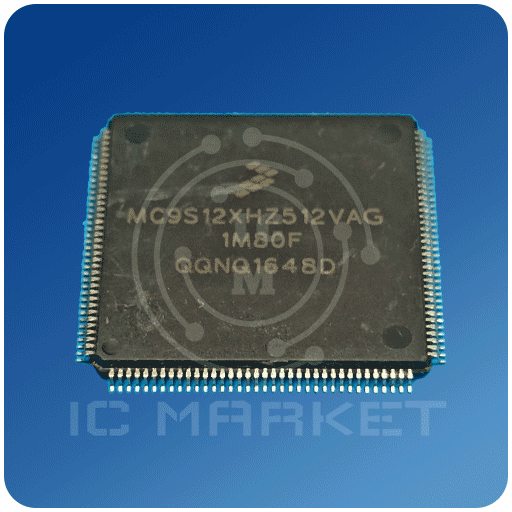

آی سی MC9S12XHZ512VGA: بررسی و کاربرد در ایسیو
آی سی MC9S12XHZ512VGA یک میکروکنترلر 16 بیتی مبتنی بر هسته HCS12 از شرکت Freescale Semiconductor (اکنون NXP) است. این آی سی برای استفاده در طیف گستردهای از برنامههای کنترلی، از جمله ایسیو (واحد کنترل موتور)، طراحی شده است. MC9S12XHZ512VGA به دلیل ویژگیهای متعدد مانند سرعت بالا، حافظه زیاد و قابلیتهای ارتباطی متنوع، برای طیف گستردهای از برنامهها ایدهآل است.
مشخصات فنی کلیدی
- فرکانس کاری: 16 مگاهرتز
- حافظه فلش: 512 کیلوبایت
- حافظه رم: 64 کیلوبایت
- تعداد پین: 64
- بستهبندی: LQFP144
- ولتاژ تغذیه: 3.3 تا 5.5 ولت
- محدوده دمای عملیاتی: -40 تا 125 درجه سانتیگراد
ویژگیها
- هسته HCS12 با عملکرد بالا
- حافظه فلش داخلی با قابلیت برنامهریزی در سیستم (ISP)
- حافظه رم داخلی
- ماژولهای ارتباطی داخلی مانند SPI، I2C و UART
- کانورتر آنالوگ به دیجیتال (ADC) 10 بیتی
- ماژول PWM
- تایمر/کانترهای متعدد
- قابلیت Watchdog
- قابلیت Reset
کاربردها
میکرو MC9S12XHZ512VGA در طیف گستردهای از برنامههای کنترلی، از جمله موارد زیر، کاربرد دارد:
- ایسیو (واحد کنترل موتور): این آی سی می تواند برای کنترل عملکرد موتور، مانند پاشش سوخت، زمان بندی جرقه و کنترل آلایندگی استفاده شود.
- سیستمهای اتوماسیون صنعتی: MC9S12XHZ512VGA می تواند برای کنترل دستگاه های مختلف در سیستم های اتوماسیون صنعتی مانند ربات ها، نقاله ها و شیرها استفاده شود.
- لوازم خانگی: این آی سی می تواند برای کنترل لوازم خانگی مانند ماشین لباسشویی، یخچال و فریزر و اجاق گاز استفاده شود.
- ابزار دقیق: MC9S12XHZ512VGA می تواند برای جمع آوری و پردازش داده ها از سنسورها و سایر دستگاه های اندازه گیری استفاده شود.
کاربرد در ایسیو
در ایسیو، میکرو MC9S12XHZ512VGA معمولاً برای موارد زیر استفاده میشود:
- جمع آوری داده های حسگر: این آی سی می تواند داده های مختلف حسگر مانند دور موتور، دمای موتور، فشار هوا و موقعیت دریچه گاز را جمع آوری کند.
- محاسبه و کنترل پاشش سوخت: MC9S12XHZ512VGA می تواند از داده های حسگر برای محاسبه مقدار سوخت مورد نیاز موتور و کنترل پاشش کننده های سوخت استفاده کند.
- کنترل زمان بندی جرقه: این آی سی می تواند از داده های حسگر برای محاسبه زمان مناسب جرقه و کنترل زمان بندی احتراق استفاده کند.
- کنترل آلایندگی: MC9S12XHZ512VGA می تواند برای کنترل سیستم های کنترل آلایندگی مانند مبدل کاتالیزوری و فیلتر ذرات دیزل استفاده شود.
مزایای استفاده از MC9S12XHZ512VGA در ایسیو
- عملکرد بالا: MC9S12XHZ512VGA دارای فرکانس کاری 16 مگاهرتز است که آن را برای کاربردهای ایسیو با سرعت بالا مناسب می کند.
- حافظه زیاد: این آی سی دارای 512 کیلوبایت حافظه فلش و 64 کیلوبایت حافظه رم است که برای ذخیره برنامه ها و داده های مورد نیاز ایسیو کافی است.
- قابلیتهای ارتباطی متنوع: MC9S12XHZ512VGA دارای ماژولهای ارتباطی داخلی مانند SPI، I2C و UART است که به آن امکان میدهد با سایر اجزای ایسیو مانند سنسورها، عملگرها و واحدهای کنترل دیگر ارتباط برقرار کند.
- ماژولهای داخلی: این آی سی دارای ماژولهای داخلی متعددی مانند ADC، PWM، تایمر/کانتر و Watchdog است که وظایف کنترلی مختلفی را در ایسیو انجام میدهند.
بلوک های تشکیل دهنده آی سی MC9S12XHZ512VGA:
آی سی MC9S12XHZ512VGA از بلوک های متعددی تشکیل شده است که هر کدام وظایف خاص خود را انجام می دهند.
بلوک های اصلی این آی سی عبارتند از:
- هسته HCS12: این هسته قلب آی سی است و وظیفه پردازش داده ها و اجرای دستورات را بر عهده دارد.
- حافظه فلش: این حافظه برای ذخیره برنامه های کاربردی و داده های ثابت استفاده می شود. حافظه فلش MC9S12XHZ512VGA دارای 512 کیلوبایت ظرفیت است.
- حافظه رم: این حافظه برای ذخیره داده های متغیر و اطلاعات موقت استفاده می شود. حافظه رم MC9S12XHZ512VGA دارای 64 کیلوبایت ظرفیت است.
- ماژول های ارتباطی: این آی سی دارای ماژول های ارتباطی داخلی مانند SPI، I2C و UART است که به آن امکان می دهد با سایر اجزای سیستم ارتباط برقرار کند.
- کانورتر آنالوگ به دیجیتال (ADC): این ADC برای تبدیل سیگنال های آنالوگ به سیگنال های دیجیتال استفاده می شود. ADC MC9S12XHZ512VGA دارای 10 بیت وضوح است.
- ماژول PWM: این ماژول برای تولید سیگنال های پهنای پالس تعدیل شده (PWM) استفاده می شود که در کنترل موتور، سولنوئیدها و سایر اجزا کاربرد دارد.
- تایمر/کانتر: این آی سی دارای چندین تایمر/کانتر است که برای زمان بندی، شمارش و سایر وظایف کنترلی استفاده می شود.
- Watchdog: این واحد برای نظارت بر عملکرد آی سی و ریست کردن آن در صورت بروز خطا استفاده می شود.
- واحد Reset: این واحد برای ریست کردن آی سی و راه اندازی مجدد آن استفاده می شود.
بلوک های جانبی:
علاوه بر بلوک های اصلی، میکرو MC9S12XHZ512VGA دارای بلوک های جانبی دیگری نیز می باشد که وظایف مختلفی را انجام می دهند. این بلوک ها عبارتند از:
- ژنراتور کلاک: این واحد برای تولید سیگنال کلاک مورد نیاز آی سی استفاده می شود.
- کنترل کننده ولتاژ: این واحد برای تنظیم ولتاژ تغذیه آی سی استفاده می شود.
- واحد I/O: این واحد برای مدیریت ورودی ها و خروجی های آی سی استفاده می شود.
- واحد وقفه: این واحد برای مدیریت وقفه ها و رویدادهای خارجی استفاده می شود.
جمع بندی:
آی سی MC9S12XHZ512VGA از بلوک های متعددی تشکیل شده است که هر کدام وظایف خاص خود را انجام می دهند. این بلوک ها با هم کار می کنند تا عملکرد کلی آی سی را فراهم کنند.
کاتالوگ: دیتاشیت MC9S12XHZ512VGA
