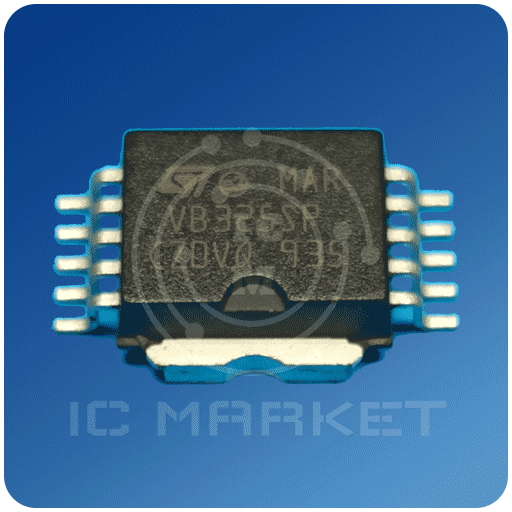

آی سی VB325SP: بررسی و کاربرد در ایسیو
آی سی VB325SP یک مدار مجتمع قدرت با ولتاژ بالا (High Voltage Power Integrated Circuit) است که توسط شرکت STMicroelectronics تولید میشود. این آی سی برای استفاده در سیستمهای جرقهزنی پیشرفته الکترونیکی (Electronic Ignition Systems) طراحی شده است. VB325SP به دلیل ویژگیهای متعدد مانند جریان تخلیه بالا، ولتاژ اشباع کم و حفاظتهای داخلی، برای طیف گستردهای از برنامهها ایدهآل است.
مشخصات فنی کلیدی
- ولتاژ تغذیه (VIN): 4.5 تا 18 ولت
- ولتاژ اشباع (VDS(on)): 1.3 ولت (تیپیکال)
- جریان تخلیه (ID): 32 آمپر
- توانایی اتلاف گرما (Pd): 60 وات
- محدوده دمای عملیاتی (Tj): -40 تا 150 درجه سانتیگراد
- بستهبندی: HSOP-10
ویژگیها
- حفاظت حرارتی داخلی
- حفاظت در برابر اضافه بار و اتصال کوتاه
- تشخیص خطا
- حفاظت ESD
- رانندگی MOSFET قدرت از طریق پین های IN
- سازگاری با پین های استاندارد MOSFET های قدرت
کاربردها
VB325SP در طیف گستردهای از برنامهها، از جمله موارد زیر، کاربرد دارد:
- سیستمهای جرقهزنی: این آی سی می تواند برای کنترل کویل احتراق و ایجاد جرقه برای موتورهای احتراق داخلی استفاده شود.
- درایورهای موتور: VB325SP می تواند برای کنترل موتورهای الکتریکی مانند موتورهای فن و پمپ ها استفاده شود.
- سوئیچینگ قدرت: این آی سی می تواند برای سوئیچ کردن بارهای با جریان بالا مانند لامپ ها و رله ها استفاده شود.
کاربرد در ایسیو
در ایسیو (واحد کنترل موتور)، VB325SP معمولاً برای موارد زیر استفاده میشود:
- کنترل کویل احتراق: این آی سی وظیفه کنترل کویل احتراق و ایجاد جرقه در زمان مناسب را بر عهده دارد.
- کنترل پمپ انژکتور: VB325SP می تواند برای کنترل پمپ انژکتور و تامین سوخت مورد نیاز موتور استفاده شود.
- کنترل شیرهای برقی: این آی سی می تواند برای کنترل شیرهای برقی مختلف مانند شیر EGR و شیر PCV استفاده شود.
مزایای استفاده از VB325SP در ایسیو
- قابلیت اطمینان بالا: VB325SP به دلیل ویژگیهای حفاظتی داخلی مانند حفاظت حرارتی و حفاظت در برابر اضافه بار، یک آی سی بسیار قابل اعتماد است.
- کارایی بالا: VB325SP دارای بازده جریان بالا و تلفات توان کم است که آن را برای کاربردهای ایسیو ایدهآل میکند.
- جریان تخلیه بالا: VB325SP می تواند جریان تخلیه 32 آمپر را ارائه دهد که آن را برای کنترل کویل احتراق و سایر بارهای با جریان بالا مناسب می کند.
- حفاظتهای داخلی: VB325SP دارای حفاظتهای داخلی متعددی مانند حفاظت در برابر اضافه بار، اتصال کوتاه و حرارت اضافی است که از آسیب دیدن آی سی در شرایط خطا جلوگیری میکند.
معایب استفاده از VB325SP در ایسیو
- هزینه: VB325SP در مقایسه با برخی از آی سی های دیگر، یک آی سی نسبتاً گران قیمت است.
- بستهبندی: بستهبندی HSOP-10 VB325SP ممکن است به اندازه برخی از بستهبندیهای دیگر، مانند SOIC، از نظر حرارتی کارآمد نباشد.
نحوه عملکرد در ایسیو
در ایسیو، VB325SP سیگنال را از واحد کنترل موتور (ECU) دریافت می کند و از آن برای کنترل جریان به کویل احتراق استفاده می کند. ECU زمان و مدت زمان جرقه را بر اساس شرایط مختلف موتور تعیین می کند و این اطلاعات را به VB325SP ارسال می کند. VB325SP سپس از این اطلاعات برای روشن و خاموش کردن کویل احتراق در زمان های مناسب استفاده می کند.
کاتالوگ: دیتاشیت VB325SP
