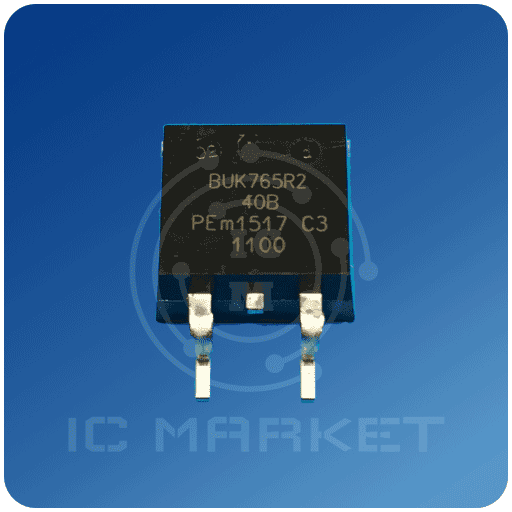

ترانزیستور BUK765R2 تقویت کننده بکار رفته در ایسیو موتور میباشد.این قطعه نوعی ترانزیستور ماسفت میباشد.
ترانزیستور اثرِ میدانیِ نیمرسانا اکسید-فلز (به انگلیسی: metal–oxide semiconductor field effect transistor ) یا ماسفِت (اختصاری MOSFET) معروفترین ترانزیستور اثر میدان در مدارهای الکترونیک آنالوگ و دیجیتال است.
در مدارهای الکترونیکی، ترانزیستور اثر میدان (FET) را با سهپایه به نامهای گِیت (Gate)، دِرِین (Drain)، و سورس (Source) در نظر میگیرند. در این ترانزیستور، گیت (پایهٔ کنترلی)، جریانی نمیکشد، و چنانکه از نام ترانزیستور پیداست، تنها با اعمال ولتاژ و ایجاد میدان الکتریکی درون نیمرسانا، جریان عبوری از FET کنترل میشود. از همین روی، وقتی گیت به عنوان ورودی این ترانزیستور در نظر گرفته میشود، هیچ اثر بارگذاری بر روی طبقات قبلی خود در مدار نمیگذارد و ترانزیستور در این حالت امپدانس ورودی بسیار بالایی دارد.
عمده تفاوت ماسفت با ترانزیستور JFET در این است که گیت ترانزیستورهای ماسفت توسط لایهای از اکسید سیلیسیم (SiO2) از کانال مجزا شدهاست. به این دلیل به ماسفتها، فِت با گیت مجزا (به انگلیسی: IGFET, Insulated Gate FET) نیز گفته میشود.
ترانزیستور BUK765R2 با پکیج DPAK و 3پایه توسط شرکت NXP تولید و به بازار عرضه میشود.
تاکنون قطعه مشابهی برای این محصول معرفی نشده است.
اطلاعات بیشتر رو میتونید از دیتاشیت محصول پیدا کنید.
کاتالوگ:دیتاشیت BUK765R2
N-Channel MOSFET
|
NXP Semiconductors |
BUK765R2-40B N-channel TrenchMOS standard level FET Rev. 02 — 16 January 2009 Product data sheet 1. Product profile 1.1 General description Standard level N-channel enhancement mode Field-Effect Transistor (FET) in a plastic package using TrenchMOS technology. This product has been designed and qualified to the appropriate AEC standard for use in automotive critical applications. 1.2 Features and benefits Q101 compliant Suitable for standard level gate drive sources Suitable for thermally demanding environments due to 175 °C rating 1.3 Applications 12 V loads Automotive systems General purpose power switching Motors, lamps and solenoids 1.4 Quick reference data Table 1. VDS ID Ptot Quick reference Conditions VGS = 10 V; Tmb = 25 °C; see Figure 1; see Figure 3; Tmb = 25 °C; see Figure 2 [1] Min Typ Max 40 75 203 Unit V A W drain-source voltage Tj ≥ 25 °C; Tj ≤ 175 °C drain current total power dissipation Symbol Parameter Avalanche ruggedness EDS(AL)S non-repetitive drain-source avalanche energy Dynamic characteristics QGD gate-drain charge VGS = 10 V; ID = 25 A; VDS = 32 V; Tj = 25 °C; see Figure 14 VGS = 10 V; ID = 25 A; Tj = 25 °C; see Figure 11; see Figure 12 16 nC ID = 75 A; Vsup ≤ 40 V; RGS = 50 Ω; VGS = 10 V; Tj(init) = 25 °C; unclamped 494 mJ Static characteristics RDSon drain-source on-state resistance 4.4 5.2 mΩ [1] Continuous current is limited by package. NXP Semiconductors BUK765R2-40B N-channel TrenchMOS standard level FET 2. Pinning infor.
|
