توضیحات

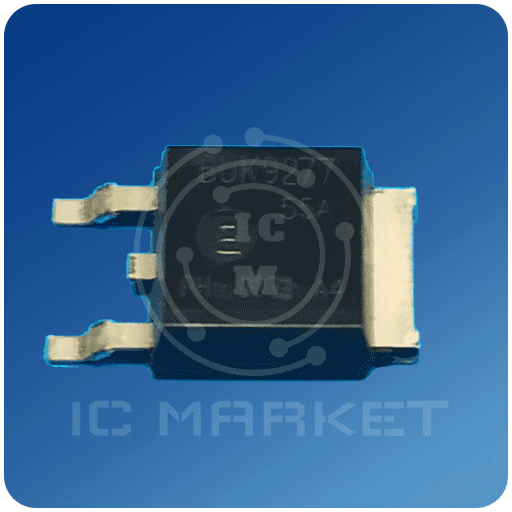

ترانزیستور BUK9277: راهنما برای تعمیرکاران ایسیو
ترانزیستور BUK9277 یک MOSFET (ترانزیستور اثر میدانی با گیت پوشیده) قدرتمند است که به طور خاص برای استفاده در ایسیوهای خودروهای مختلف، به ویژه در خودروهای پژو، سمند و دنا طراحی شده است. این ترانزیستور وظیفه راه اندازی انژکتورها را بر عهده دارد و نقش مهمی در عملکرد صحیح سیستم سوخت رسانی موتور ایفا می کند.
عملکرد
ترانزیستور BUK9277 به عنوان یک سوئیچ الکترونیکی عمل می کند و جریان برق را به انژکتورها کنترل می کند. این ترانزیستور توسط سیگنال های پالسی از ایسیو فعال می شود و در هر بار فعال شدن، یک پالس ولتاژ بالا به انژکتور مربوطه ارسال می کند. این پالس ولتاژ باعث باز شدن سوزن انژکتور و پاشش مقدار دقیق سوخت به داخل محفظه احتراق در زمان مناسب می شود.
مزایای استفاده از ترانزیستور BUK9277
- بازده بالا: ترانزیستورهای MOSFET به دلیل تلفات کم سوئیچینگ، بازده بالایی دارند. این امر به معنای اتلاف گرمای کمتر و راندمان بالاتر موتور است.
- سوئیچینگ سریع: ترانزیستورهای MOSFET می توانند به سرعت سوئیچ کنند، که آنها را برای کاربردهایی مانند راه اندازی انژکتور که به زمان بندی دقیق نیاز دارند، ایده آل می کند.
- قابلیت اطمینان بالا: ترانزیستورهای MOSFET معمولاً عمر طولانی و قابلیت اطمینان بالایی دارند.
مشخصات فنی
- ولتاژ اشباع کلکتور-امیتر (Vds): 50 ولت
- جریان کلکتور پیوسته (Ic): 55 آمپر
- توان کلکتور (Pc): 140 وات
- فرکانس سوئیچینگ: حداکثر 100 کیلوهرتز
- دمای عملیاتی: -55 تا 150 درجه سانتیگراد
کاربرد در ایسیو
ترانزیستور BUK9277 در ایسیوهای مختلف خودروهای پژو، سمند و دنا استفاده می شود. این ترانزیستور معمولاً در مدار راه اندازی هر انژکتور به طور جداگانه استفاده می شود.
عیب یابی و تعویض
اگر موتور شما به درستی کار نمی کند، ممکن است ترانزیستور BUK9277 معیوب باشد. برای عیب یابی این ترانزیستور، می توانید از مراحل زیر استفاده کنید:
- بررسی ظاهری: ترانزیستور را از نظر هرگونه آسیب فیزیکی مانند ترک خوردگی یا سوختگی بررسی کنید.
- تست با مولتی متر: از یک مولتی متر برای تست اتصالات ترانزیستور استفاده کنید. اگر هر یک از اتصالات معیوب باشد، باید ترانزیستور را تعویض کنید.
- تست با دیاگ: اگر به دیاگ دسترسی دارید، می توانید از آن برای تست عملکرد ترانزیستور BUK9277 استفاده کنید.
BUK9277-55A
| Part Number | BUK9277-55A |
| Manufacturer | NXP Semiconductors |
| Description | N-Channel MOSFET |
| Published | Aug 21, 2014 |
| Detailed Description | BUK9277-55A 12 June 2014 DP AK N-channel TrenchMOS logic level FET Product data sheet 1. General description Logic l… |
| Datasheet |  BUK9277-55A PDF File |
BUK9277-55A 12 June 2014 DP AK N-channel TrenchMOS logic level FET Product data sheet 1.
General description Logic level N-channel enhancement mode Field-Effect Transistor (FET) in a plastic package using TrenchMOS technology.
This product has been designed and qualified to the appropriate AEC standard for use in automotive critical applications.
2.
Features and benefits • • • Q101 compliant Suitable for logic level gate drive sources Suitable for thermally demanding environments due to 175 °C rating 3.
Applications • • • 12 V and 24 V loads Automotive and general purpose power switching Motors, lamps and solenoids 4.
Quick reference data Table 1.
Symbol VDS ID Ptot RDSon Quick refere…
