توضیحات

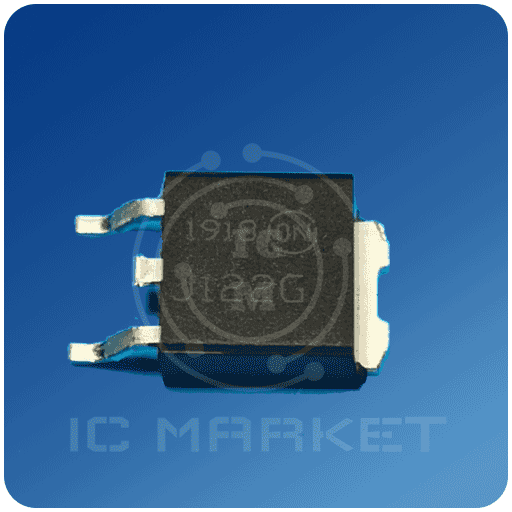

ترانزیستور J122 ترانزیستور بکار رفته در ایسیو SAGEM میباشد.این قطعه در واقع وظیفه تامین منفی رله دوبل و گرم کن سنسور اکسیژن را بر عهده دارد.
این قطعه یک ترانزیستور زوج دارلینگتون است.این نوع ترانزیستور یک ساختار ترکیبی است که شامل دو ترانزیستور دو قطبی (به صورت مجتمع یا قطعات مجزا) بههممتصل است. در این ترکیب، امیتر ترانزیستور اول به بیس ترانزیستور دوم وصل میشود.
این ترکیب از دو ترانزیستور، که اولی به صورت اِمیتر-پیرو (کلکتور مشترک) به دومی وصل شدهاست، تشکیل میشود که ترانزیستور دوم، جریان تقویتشده از سوی ترانزیستور اول را باز هم تقویت میکند.
بنابراین این پیکربندی، بهرهٔ جریان بیشتری نسبت به دو ترانزیستور اصلی، به دست میدهد و در حالت مجتمع فضای کمتری از دو ترانزیستور جداگانه اشغال میکند.
ترانزیستور J122 با پکیج DPAK و 3 پایه توسط شرکت ON Semiconductor تولید و عرضه میشود.
از ترانزیستور 2N6040 و 2N6045 میتوان به عنوان جایگزین برای این قطعه استفاده کرد.
اطلاعات بیشتر رو میتونید از دیتاشیت محصول پیدا کنید.
کاتالوگ: دیتاشیت J122
