ترانزیستور VND7NV04

ترانزیستور VND7NV04: بررسی جامع و کاربرد در ایسیو

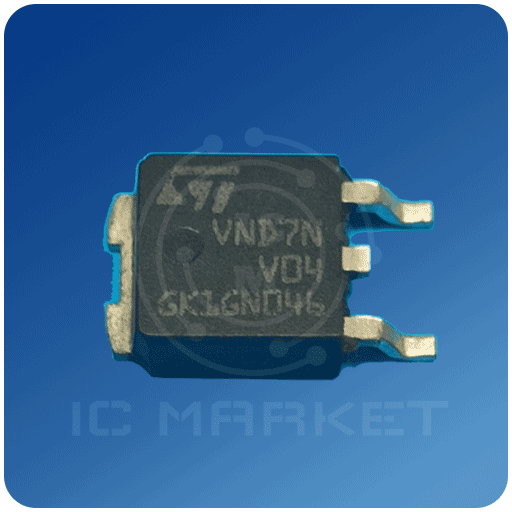

ترانزیستور VND7NV04 یک ماسفت (MOSFET) قدرت نوع N است که توسط شرکت STMicroelectronics تولید می‌شود. این ترانزیستور برای استفاده در کاربردهای DC تا 50 کیلوهرتز، با جریان 7 آمپر و ولتاژ 40 ولت طراحی شده است. VND7NV04 به دلیل ویژگی‌های متعدد مانند حفاظت حرارتی داخلی، محدودیت جریان خطی و گیره اضافه ولتاژ، برای طیف گسترده‌ای از برنامه‌ها ایده‌آل است.

مشخصات فنی کلیدی

• ولتاژ تخلیه-منبع (VDS): 40 ولت
• جریان تخلیه-منبع پیوسته (ID): 7 آمپر
• جریان تخلیه-منبع پالس (IDM): 20 آمپر
• توانایی اتلاف گرما (Pd): 50 وات
• محدوده دمای عملیاتی (Tj): -55 تا 150 درجه سانتیگراد
• بسته‌بندی: DPAK


  ---

ویژگی‌ها

• حفاظت حرارتی داخلی
• محدودیت جریان خطی
• گیره اضافه ولتاژ
• تشخیص خطا از طریق نظارت بر ولتاژ پایه ورودی
• حفاظت ESD
• دسترسی مستقیم به گیت MOSFET قدرت (رانندگی آنالوگ)
• سازگاری با ماسفت‌های قدرت استاندارد


  ---

کاربردها

VND7NV04 در طیف گسترده‌ای از برنامه‌ها، از جمله موارد زیر، کاربرد دارد:

• کنترل موتور
• درایوهای سوئیچینگ
• منبع تغذیه
• تبدیل DC-DC
• کاربردهای خودرو


  ---

کاربرد در ایسیو

در ایسیو (واحد کنترل موتور)، VND7NV04 معمولاً برای موارد زیر استفاده می‌شود:

• کنترل رله‌ها: این ترانزیستور می‌تواند برای سوئیچ کردن رله‌ها و فعال کردن اجزای مختلف مانند فن‌ها، پمپ‌ها و شیرهای برقی استفاده شود.
• کنترل سولنوئیدها: VND7NV04 می‌تواند برای کنترل سولنوئیدها، مانند سولنوئید کنیستر و سولنوئید شیر EGR استفاده شود.
• گرم کردن سنسور اکسیژن: این ترانزیستور می‌تواند برای گرم کردن سنسور اکسیژن قبل از رسیدن به دمای کارکرد استفاده شود.


  ---

مزایای استفاده از VND7NV04 در ایسیو

• قابلیت اطمینان بالا: VND7NV04 به دلیل ویژگی‌های حفاظتی داخلی مانند حفاظت حرارتی و محدودیت جریان، یک ترانزیستور بسیار قابل اعتماد است.
• کارایی بالا: VND7NV04 دارای بازده جریان بالا و تلفات توان کم است که آن را برای کاربردهای ایسیو ایده‌آل می‌کند.
• مقرون به صرفه: VND7NV04 یک ترانزیستور نسبتاً ارزان است که آن را به یک گزینه مقرون به صرفه برای طراحان ایسیو تبدیل می‌کند.


  ---

معایب استفاده از VND7NV04 در ایسیو

• محدوده ولتاژ: VND7NV04 دارای ولتاژ تخلیه-منبع 40 ولت است که ممکن است برای برخی از کاربردهای ایسیو کافی نباشد.
• محدوده جریان: VND7NV04 دارای جریان تخلیه-منبع 7 آمپر است که ممکن است برای برخی از کاربردهای ایسیو با جریان بالا کافی نباشد.


  ---

نتیجه‌گیری

VND7NV04 یک ماسفت قدرت N با قابلیت اطمینان بالا، کارآمد و مقرون به صرفه است که برای طیف گسترده‌ای از برنامه‌ها، از جمله ایسیو، ایده‌آل است.
