توضیحات

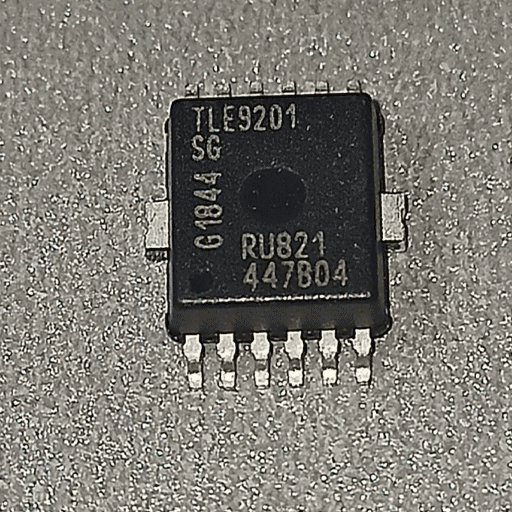

آی سی آی سی دریچه گاز TLE9201SG درایور و راه انداز دریچه گاز برقی در خودرو میباشد
آی سی TLE9201SG در ایسیو موتور AECS در خودرو دنا پلاس توربو استفاده شده است.نتکنون جاگیزینی برای این قطعه معرفی نشده است.آی سی دریچه گاز TLE9201SG در هنگام کار گرمای نسبتا زیادی تولید میکند که باید با استفاده از هیت سینک مناسب خنک شود.عدم اتصال صحیح هیت سینک هنگام نصب آی سی میتواند باعث سوختن و از کار افتادگی این قطعه شود.شما میتوانید با استفاده ابزار مناسب مانند خمیر قلع به خوبی کف قطعه رو به برد متصل کنید و نگرانی بابت عدم اتصال هیت سینک نداشته باشید.
اگر اطلاعات فنی دیگری راجب آی سی دریچه گاز TLE9201SG دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که به صورتت تخصصی توسط تیم آی سی مارکت ترجمه شده است پیدا کنید.
ترجمه و توضیحات کامل دیتاشیت آی سی دریچه گاز TLE9201SG
آیسی TLE9201SG یک درایور H-Bridge با توان 6 آمپر است که عمدتاً برای کنترل موتورهای DC در خودرو طراحی شده، اما میتوان از آن برای راهاندازی انواع بارهای سلفی (Inductive Load) نیز استفاده کرد.
ویژگیهای اصلی آی سی دریچه گاز TLE9201SG :
جریان خروجی6 آمپرمقاومت روشن بودن هر سوئیچ100 میلیاهم (در 25 درجه)ولتاژ منطقی ورودی3.3V و 5VPWMتا 20kHzمحدودکننده جریان دارد. حفاظت اتصال کوتاه دارد.حفاظت دمای بالادارد.حفاظت افت ولتاژدارد.تشخیص قطع بودن باردارد.ارتباط SPIدارد.استاندارد خودروAEC QualifiedRoHSبله
کاربرد آیسی آی سی دریچه گاز TLE9201SG :
این آیسی برای موارد زیر مناسب است:
موتور شیشه بالابر
موتور تنظیم صندلی
موتور برفپاککن
قفل مرکزی خودرو
موتورهای DC دو جهته
شیرهای برقی (Solenoid)
بارهای سلفی صنعتی
پکیج
نوع پکیج
PG-DSO-12-17
دارای:
12 پایه
هیتسینک فلزی بزرگ زیر آیسی
دفع حرارت عالی
پایههای آیسی
1DIRتعیین جهت چرخش موتور2VSO/تغذیه خروجی SPI3SO/خروجی SPI4VSت/غذیه اصلی5OUT1/خروجی اول موتور6GNDزمین/7OUT2خروجی دوم موتور8SI/ورودی SPI9CSN/انتخاب SPI10SCK/کلاک SPI11DIS/غیرفعال کردن خروجیها12PWM/کنترل سرعت موتور
عملکرد H-Bridge
داخل آیسی 4 ماسفت N-Channel وجود دارد.
VS | HS1 HS2 \ / موتور / \ LS1 LS2 | GND
جدول عملکرد خروجیها
DISPWMDIROUT1OUT2عملکرد1XXZZخاموش011HLچرخش رو به جلو010LHچرخش معکوس001HZFreewheel جلو000ZHFreewheel معکوس
معنی علائم
علامت معنیHولتاژ باتریLزمینZحالت شناور (High Impedance)
حالت Sleep
برای کم کردن مصرف جریان:
VSO = GND
در این حالت آیسی وارد Sleep میشود.
مزیت
جریان مصرفی به حدود:
19µA
کاهش پیدا میکند.
حفاظتهای داخلی
1. اتصال کوتاه به زمین (SCG)
اگر خروجی به زمین اتصال پیدا کند:
آیسی تشخیص میدهد
خروجیها خاموش میشوند
خطا در SPI ثبت میشود
2. اتصال کوتاه به مثبت باتری (SCB)
اگر خروجی به مثبت باتری اتصال پیدا کند:
حفاظت فعال میشود
خروجی خاموش میشود
3. اتصال کوتاه روی بار
اگر موتور یا بار اتصال کوتاه شود:
جریان شدید افزایش پیدا میکند
آیسی خاموش میشود
4. حفاظت حرارتی
اگر دمای تراشه از حد مجاز بیشتر شود:
پارامترمقدارخاموش شدن175°Cروشن شدن مجدد125°C
5. حفاظت افت ولتاژ
وضعیتمقدارخاموش شدن4.2Vروشن شدن مجدد4.4V
محدودکننده جریان (Current Limitation)
وقتی جریان موتور از حد مجاز عبور کند:
پارامترمقدارحد جریان8A تیپیککمینه6Aبیشینه10A
آیسی به جای خاموش شدن کامل:
خروجی را قطع و وصل میکند
جریان را در حد مجاز نگه میدارد
به این روش:
Chopper Current Limiting
گفته میشود.
تشخیص Open Load
Open Load چیست؟
یعنی:
سیم موتور قطع شده باشد
موتور جدا شده باشد
سوکت در آمده باشد
تشخیص در حالت خاموش
وقتی:
DIS = 1
آیسی جریانهای تست کوچکی به خروجیها اعمال میکند.
اگر بار وجود نداشته باشد:
خطای Open Load ثبت میشود.
تشخیص در حالت روشن
در زمان PWM نیز امکان تشخیص وجود دارد.
برای جلوگیری از خطای اشتباه:
باید حداقل:
5 بار متوالی
خطا مشاهده شود.
ارتباط SPI
این آیسی دارای SPI هشت بیتی است.
پایههای SPI
پایهعملکردSIورود دادهSOخروج دادهSCKکلاکCSNانتخاب چیپ
دستورات SPI
دستورکد باینریتوضیحRD_DIA000xxxxxخواندن خطاهاRES_DIA100xxxxxپاک کردن خطاهاRD_REV001xxxxxنسخه آیسیRD_CTRL011xxxxxخواندن تنظیماتWR_CTRL111dddddنوشتن تنظیماتWR_CTRL_RD_DIA110dddddنوشتن تنظیمات و خواندن خطا
رجیستر کنترل (CTRL_REG)
بیتنامتوضیح4OLDISغیرفعال کردن Open Load3SINکنترل از طریق SPI2SENفعالسازی خروجیها1SDIRجهت موتور0SPWMPWM
رجیستر خطا (DIA_REG)
بیتمعنیENوضعیت فعال بودن خروجیOTخطای دماCLمحدودکننده جریان فعالDIA4..1نوع خطا
کدهای خطا
کد Hexخطا0xFبدون خطا0xEاتصال OUT1 به زمین0xDاتصال OUT1 به باتری0xCبار قطع شده0xBاتصال OUT2 به زمین0x7اتصال OUT2 به باتری0x3افت ولتاژ تغذیه
مشخصات الکتریکی مهم
تغذیه
پارامترمقدارولتاژ کاری8V تا 28Vحداکثر مطلق40Vجریان مصرفی عادی5mAجریان Sleep19µA
ورودیها
پارامترمقدارLOWکمتر از 0.8VHIGHبیشتر از 2V
خروجیها
مقاومت ماسفتها
بخش25°C150°CHigh Side100mΩ200mΩLow Side100mΩ200mΩ
فرکانس PWM
پارامترمقدارحداکثر PWM20kHz
نکات طراحی مدار
طبق پیشنهاد سازنده:
روی تغذیه قرار دهید
قطعه مقدارخازن الکترولیتی100µFخازن سرامیکی100nF
روی خروجی موتور
قطعه خازن کمتر از 33nF
نکته بسیار مهم
آی سی دریچه گاز TLE9201SG محافظت معکوس شدن قطب تغذیه ندارد.
اگر باتری برعکس وصل شود ممکن است آیسی آسیب ببیند.
