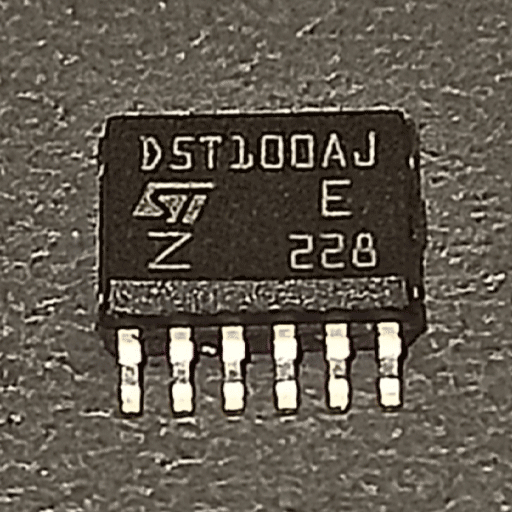

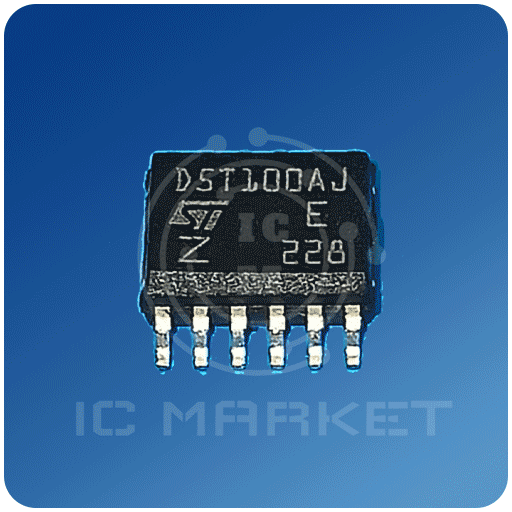

آی سی درایو D5T100AJ

810.000تومان

  • شرکت سازنده: ST microelectronics
  • نام: D5T100AJ
  • نوع: آی سی درایو
  • پکیج آی سی: SSO
  • تعداد پایه: 12پایه
  • هیتسینگ: ✅
  • ای سی مشابه: ❌
  • جنس ارجینال: ✅
  • ایسیو: سایر

توضیحات

آی سی درایو D5T100AJ در یونیت های کنترلگر داخلی خودرو بکار رفته است.


آی سی درایو D5T100AJ با پکیج SSO و 12 پایه توسط شرکت ST تولید و عرضه میشود.

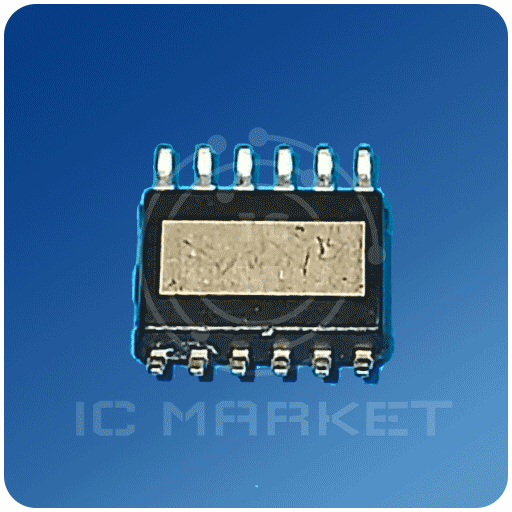

آی سی درایو D5T100AJ در هنگام کار گرمای نسبتا زیادی تولید می‌کند که باید با استفاده از هیت سینک مناسب خنک شود.عدم اتصال صحیح هیت سینک هنگام نصب آی سی میتواند باعث سوختن و از کار افتادگی این قطعه شود.شما میتوانید با استفاده ابزار مناسب مانند خمیر قلع به خوبی کف قطعه رو به برد متصل کنید و نگرانی بابت عدم اتصال هیت سینک نداشته باشید.


اگر اطلاعات فنی دیگری راجب آی سی درایو D5T100AJ دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.









کاتالوگ: دیتاشیت آی سی درایو D5T100AJ













Features
Description
Parameter Value
Max. transient supply voltage
VCC 58 V
Operating voltage range
VCC 8 to 36 V
Typ. on-state resistance (per channel)
RON 100 mΩ
Current limitation (typ.)
ILIM 22 A
Off-state supply current
IS 2 µA(1)
1.
Typical value with all loads connected.
•
AEC-Q100 qualified


•
General
–
Very low standby current
–
3.0 V CMOS compatible input
–
Optimized electromagnetic emission
–
Very low electromagnetic susceptibility
–
Compliant with European directive 2002/95/EC
–
Fault reset standby pin (FR_Stby)
•
Diagnostic functions
–
Proportional load current sense
–
High current sense precision for wide range currents
–
Off-state open-load detection
–
Output short to VCC detection
–
Overload and short to ground latch-off
–
Thermal shutdown latch-off
–
Very low current sense leakage
•
Protections
–
Undervoltage shutdown
–
Overvoltage clamp
–
Load current limitation
–
Self limiting of fast thermal transients
–
Protection against loss of ground and loss of VCC
–
Thermal shutdown
–
Electrostatic discharge protection
Applications

•
All types of resistive, inductive and capacitive loads
PowerSSO-12
12
1
