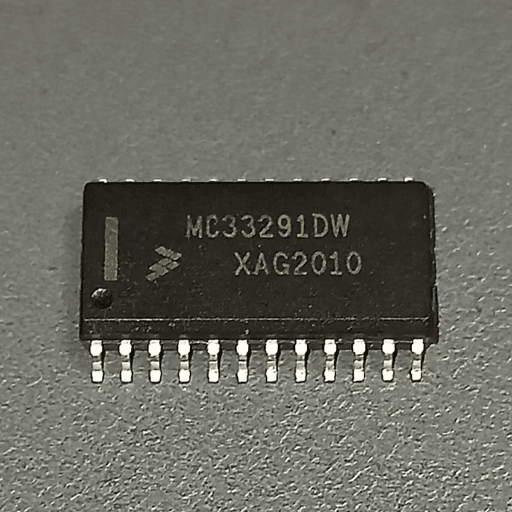

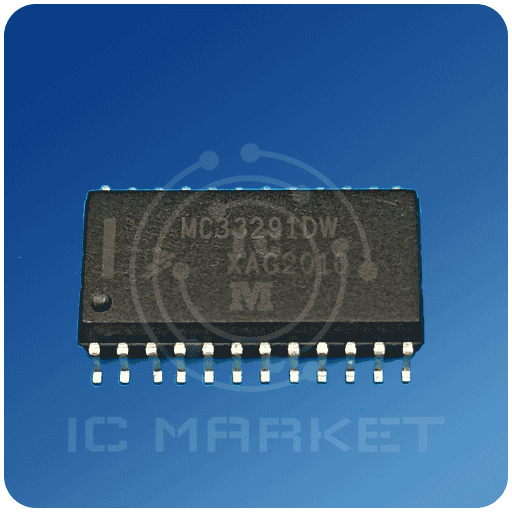

آی سی فن ولئو MC33291DW

1.120.000تومان

  • شرکت سازنده: FREESCALE
  • نام: MC33291DW
  • نوع: ای سی مولتی
  • کاربرد:  فن / کولر / رله دوبل / چراغ چک
  • پکیج ای سی: SOIC
  • تعداد پایه: 24پایه
  • هیتسینگ: ❌
  • ای سی مشابه: L9823
  • جنس ارجینال:✅
  • ایسیو:  Siemens pl4
  • Valeo  ilc / pl4 / slc

توضیحات

آی سی فن ولئو MC33291DW مولتی بکار رفته در ایسیو های زیمنس و ولئو میباشد.



آی سی فن ولئو MC33291DW یکی از پرکاربردترین قطعات نیمه‌هادی در تعمیرات الکترونیک خودرو و بردهای ایسیو (ECU) است. این قطعه به عنوان یک سوئیچ خروجی توان بالا (Octal Serial Switch) با ۸ کانال مستقل شناخته می‌شود و نقش اصلی را در مدیریت و راه‌اندازی عملگرهای توان‌بالا و بارهای القایی بر عهده دارد.
اگر در بردهای ایسیو با مشکلاتی نظیر عمل نکردن فن‌ها، خرابی مدار کولر یا خطاهای مرتبط با سیستم رله‌ها مواجه هستید، بررسی و تعویض این آی‌سی کلید حل مشکل است.

مشخصات فنی و ویژگی‌های کلیدی

  • نام رایج در بازار: آی‌سی مولتی والئو، آی‌سی فن و کولر، آی‌سی درایور رله.
  • نوع پکیج (Package): سطحی SMD با استاندارد SOP-24 (یا SOIC-24 Wide).
  • تعداد کانال‌های خروجی: ۸ کانال مستقل خروجی توان بالا.
  • نوع ارتباط: رابط سریال استاندارد SPI جهت تبادل داده و گزارش‌دهی خطا به میکروکنترلر اصلی ایسیو.
  • شرکت سازنده اصلی: Freescale / NXP / Motorola.

کاربردهای اصلی در ایسیو (ECU)

این قطعه به‌طور گسترده در بردهای الکترونیکی خودرویی، به‌ویژه در ایسیوهای خانواده S2000 و ایسیوهای VALEO (نصب‌شده روی خودروهای پژو ۲۰۶، پژو ۴۰۵، سمند و پراید) استفاده می‌شود و وظایف زیر را مدیریت می‌کند:
  1. کنترل دور کند و دور تند فن‌های رادیاتور (ارسال فرمان دقیق بر اساس دمای آب).
  2. راه‌اندازی مدار کمپرسور کولر و درگیر کردن بوبین کلاچ کمپرسور.
  3. فرمان به رله دوبل جهت تامین تغذیه بخش‌های حیاتی انژکتور، پمپ بنزین و کوئل.
  4. مدیریت چراغ‌های هشدار و چراغ چک روی داشبورد.

علائم خرابی آی‌سی آی سی فن ولئو MC33291DW روی ایسیو

  • یکسره شدن فن‌های خنک‌کننده (یا کار نکردن کلی آن‌ها).
  • قطع شدن عملکرد سیستم تهویه و درگیر نشدن کمپرسور کولر.
  • عمل نکردن صحیح رله دوبل و در نتیجه استارت خوردن بی‌نتیجه موتور (قطع برق پمپ بنزین).
  • ثبت کدهای خطای مدار باز (Open Load) یا اتصال کوتاه در سیستم عیب‌یابی (دیاگ).

سیستم‌های حفاظتی داخلی قطعه

آی سی فن ولئو MC33291DW به لطف معماری پیشرفته خود دارای مدارهای حفاظتی داخلی است که شامل موارد زیر می‌شود:
  • حفاظت در برابر اتصال کوتاه به صورت مجزا برای هر ۸ کانال.
  • سیستم قطع حرارتی (Thermal Shutdown) جهت جلوگیری از سوختن برد در اثر جریان‌کشی بیش از حد.
  • مهارکننده داخلی ولتاژ معکوس ناشی از قطع جریان بارهای القایی (رله‌ها و شیرهای برقی).

خلاصه مطلب

آی سی های مولتی یه منظور اشغال فضای کمتر در ایسیو و همچنین کارایی بالا تولید میشوند.آی سی فن ولئو MC33291DW وظیفه درایو و راه اندازی فن / کولر / رله دوبل و چراغ چک را بر عده دارد.این آی سی با پکیج SOIC و 24 رپایه توسط شرکت FREESCALE تولید و روانه بازار میشوداز ای سی L9823 میتوان به عنوان جایگزین ای قطعه استفاده کرد.اگر اطلاعات فنی دیگری راجب آی سی فن ولئو MC33291DW قطعه دارید میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.

خرید مطمئن از آی‌سی مارکت: تمامی قطعات الکترونیک خودرو در «آی‌سی مارکت» با بالاترین سطح کیفیت، تضمین اصالت و قیمت رقابتی تامین می‌شوند تا تعمیرکاران و همکاران گرامی با خیالی آسوده اقدام به تعمیر بردهای ایسیو نمایند.


کاتالوگ : دیتاشیت آی سی فن ولئو  MC33291DW

Eight Output Switch with Serial Peripheral Interface I/O

MC33291
Download MC33291 Datasheet
Freescale Semiconductor, Inc. MOTOROLA SEMICONDUCTOR TECHNICAL DATA Document order number: MC33291/D Rev 2, 11/2002 33291 Eight Output Switch with Serial Peripheral Interface I/O The 33291 device is an eight output, low side power switch with 8-bit serial input control. The .33291 is a versatile circuit designed for automotive applications, but is well suited for other environments. The. 33291 incorporates SMARTMOS technology, with CMOS logic, bipolar/MOS analog circuitry, and DMOS power MOSFETs. The IS 33291 interfaces directly with a microcontroller to control various inductive or incandescent loads.
