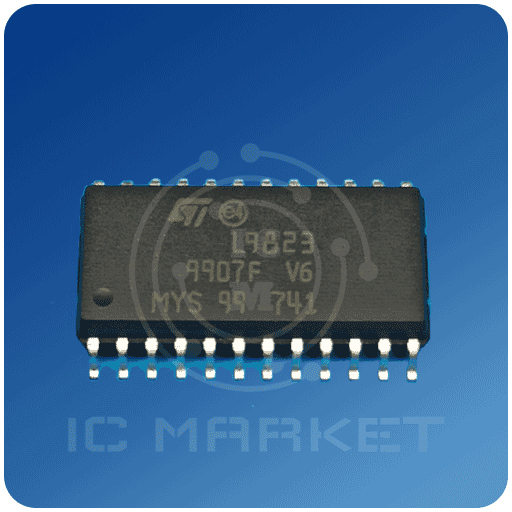

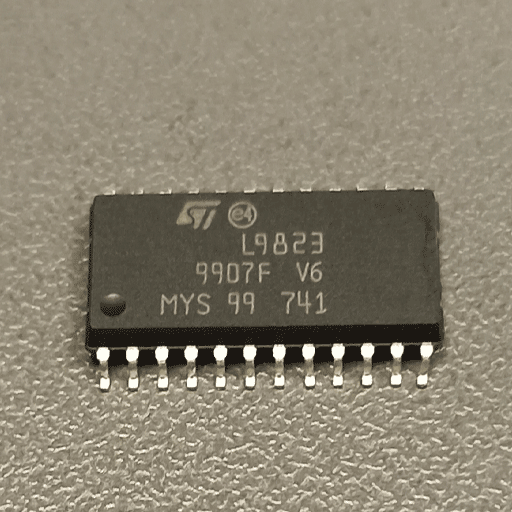

آی سی مولتی ساژم L9823

1.056.000تومان

  • شرکت سازنده: ST Microelectronics
  • نام: L9823
  • نوع: مولتی درایو
  • کاربرد: رله دوبل / چراغ چک / کولر/ فن
  • پکیج ای سی: SOIC
  • تعداد پایه: 28پایه
  • هیتسینگ: ❌
  • ای سی مشابه: MC33291DW
  • جنس ارجینال: ✅
  • ایسیو: SAGEM S2000

توضیحات

آی سی مولتی ساژم L9823 که تعمیرکاران بیشتر آن را با نام آی سی مولتی ساژم می شناسند در مدل های مختلف ایسیو S2000 بکار رفته است.


در دنیای تعمیرات تخصصی بردهای الکترونیکی خودرو (ECU)، برخی از قطعات نقش کلیدی و چندمنظوره دارند؛ به طوری که خرابی آن‌ها می‌تواند عملکرد چندین بخش حیاتی موتور را هم‌زمان مختل کند. آی سی مولتی ساژم L9823 (ساخت شرکت معتبر STMicroelectronics) یکی از معروف‌ترین و پرکاربردترین آی‌سی‌های چندمنظوره (Multi-Function IC) در سیستم‌های انژکتوری خودروهای داخلی، به‌ویژه خانواده پژو و پراید مجهز به ایسیو ساژم S2000 محسوب می‌شود.

در این مقاله فنی، به صورت کامل به بررسی ساختار داخلی، مشخصات فنی، کاربردها، علائم خرابی و نکات مهم هنگام تعویض و خرید آی سی L9823 می‌پردازیم.

آی سی مولتی ساژم L9823 چیست و چه ساختاری دارد؟

اصطلاح «آی سی مولتی» (Multi IC) به تراشه‌هایی اطلاق می‌شود که به جای انجام یک وظیفه ساده (مانند یک درایور تک‌کاره یا یک رگولاتور ولتاژ معمولی)، چندین مدار مجتمع را درون یک پکیج واحد جای داده‌اند. تراشه L9823 یک مدار مجتمع هوشمند با فناوری BCD (ترکیب ترانزیستورهای Bipolar، CMOS و DMOS) است که در پکیج ۲۸ پایه SMD (نوع SO-28 / PowerSO) عرضه می‌شود.

طراحی این قطعه به گونه‌ای است که بتواند در محیط‌های پُرنویز و دمای بالای محفظه موتور خودرو (بازه دمایی ۴۰- تا ۱۵۰+ درجه سانتی‌گراد) بدون افت عملکرد کار کند و هم‌زمان وظیفه مدیریت تغذیه میکروکنترلر و راه‌اندازی عملگرهای مکانیکی موتور را بر عهده بگیرد.

مهم‌ترین وظایف آی سی L9823 در برد ایسیو S2000

تراشه L9823 در ایسیوهای ساژم S2000 (مانند S2000-10، S2000-11 و S2000-3E که روی خودروهایی نظیر پژو ۲۰۶ تیپ ۲، پژو ۴۰۵، سمند و پراید نصب می‌شوند) چهار وظیفه اساسی را به صورت هم‌زمان مدیریت می‌کند:

۱. رگولاتور ولتاژ ۵ ولت (Voltage Regulator)

مهم‌ترین بخش آی سی L9823، مدار تثبیت‌کننده ولتاژ آن است. این بخش ولتاژ ۱۲ ولت باتری خودرو را دریافت کرده و یک ولتاژ دقیق و بدون نوسان ۵ ولت تولید می‌کند. این ولتاژ ۵ ولت مستقیماً برای تغذیه میکروکنترلر اصلی (CPU)، حافظه ایپرام (EEPROM) و سنسورهای حساس موتور (مانند سنسور مپ، سنسور موقعیت دریچه گاز TPS و سنسور فشار هیدرولیک) ارسال می‌شود.

۲. درایور رله دوبل (Main & Fuel Pump Relay Driver)

آی سی L9823 دارای خروجی‌های درایور (Low-Side Driver) برای کنترل رله دوبل خودرو است. زمانی که راننده سوئیچ را باز می‌کند، این آی سی با ارسال فرمان منفی به بوبین‌های رله دوبل، برق‌رسانی به پمپ بنزین، کوئل دوبل، سوزن‌های انژکتور و سنسور اکسیژن را فعال می‌سازد.

۳. مدار ریست (Watchdog & Reset Circuit)

برای جلوگیری از هنگ کردن میکروکنترلر در اثر نوسانات ناگهانی برق یا استارت زدن، آی سی L9823 مجهز به مدار نظارتی Watchdog است. در صورتی که ولتاژ ۵ ولت خروجی از محدوده استاندارد خارج شود یا پالس‌های سلامت از طرف پردازنده دریافت نگردد، این بخش بلافاصله سیگنال Reset را صادر کرده و میکروکنترلر را مجدداً راه‌اندازی می‌کند.

۴. ارتباط سریال و تشخیص خطا (SPI Interface)

این تراشه از طریق باس ارتباطی SPI با پردازنده مرکزی ایسیو در ارتباط است. این قابلیت به ایسیو اجازه می‌دهد وضعیت سلامت خروجی‌ها (مانند اتصال کوتاه به بدنه، اتصال کوتاه به مثبت یا قطعی مدار رله‌ها) را لحظه‌به‌لحظه پایش کرده و در صورت بروز ایراد، کد خطای دقیق را در حافظه ایسیو ثبت کند.

جدول مشخصات فنی آی سی L9823

ویژگی فنی مقدار / توضیحات
نام قطعه L9823
شرکت سازنده STMicroelectronics
نوع قطعه آی سی مولتی (رگولاتور ۵ ولت + درایور رله و ارتباطات)
نوع پکیج SO-28 (نصب سطحی SMD)
تعداد پایه ۲۸ پایه (Pin)
ولتاژ کاری ورودی ۶ تا ۲۸ ولت (استاندارد خودرویی ۱۲ ولت)
ولتاژ خروجی رگولاتور ۵ ولت تثبیت‌شده (±۲٪ دقت)
کاربرد اصلی انواع ایسیو ساژم (Sagem S2000)
قابلیت جایگزینی MC33291

علائم خرابی آی سی مولتی L9823 در خودرو

از آنجا که بخش تغذیه و رله دوبل در این تراشه متمرکز شده است، سوختن یا نیم‌سوز شدن آی سی L9823 نشانه‌های بسیار مشخصی در خودرو ایجاد می‌کند:

  1. روشن نشدن چراغ چک و استارت نخوردن (یا روشن نشدن خودرو): در صورت خرابی بخش رگولاتور ۵ ولت، برق به میکروکنترلر نمی‌رسد؛ در نتیجه چراغ چک پشت آمپر روشن نمی‌شود، دستگاه دیاگ به ایسیو متصل نمی‌گردد و خودرو روشن نخواهد شد.

  2. کار نکردن پمپ بنزین و نداشتن برق سر کوئل: اگر بخش درایور رله دوبل در این آی‌سی آسیب ببیند، رله دوبل عمل نمی‌کند و با باز کردن سوئیچ صدای کار کردن پمپ بنزین شنیده نمی‌شود.

  3. داغ شدن بیش از حد آی سی روی برد: اگر سنسورهای بیرونی موتور (مثل سنسور مپ یا دریچه گاز) دچار اتصال کوتاه شوند، جریان زیادی از رگولاتور داخلی L9823 کشیده می‌شود که باعث داغ شدن شدید بدنه آی‌سی و در نهایت سوختن آن می‌گردد.

  4. قطع و وصل شدن ناگهانی موتور حین حرکت: اختلال در مدار Watchdog یا لحیم‌سردی پایه‌های این آی سی به دلیل حرارت بالا، باعث ریست شدن مداوم ایسیو و خاموش شدن ناگهانی خودرو می‌شود.

نکات کلیدی هنگام تست، تعویض و خرید آی سی L9823

  • بررسی اتصال کوتاه قبل از تعویض: پیش از اینکه آی سی L9823 جدید را روی برد ایسیو لحیم کنید، حتماً مسیر خروجی ۵ ولت و سیم‌کشی سنسورهای موتور را با مولتی‌متر تست کنید. در بسیاری از مواقع، اتصالی در دسته سیم سنسور دریچه گاز یا سنسور فشار روغن باعث سوختن مجدد آی سی نو در همان لحظه اول می‌شود.

  • اهمیت استفاده از قطعه اورجینال: آی سی مولتی ساژم L9823 یکی از قطعاتی است که نمونه‌های تقلبی (ریمارک) آن در بازار زیاد دیده می‌شود. نمونه‌های غیراورجینال معمولاً در دمای بالای موتور دچار افت ولتاژ ۵ ولت شده و خطاهای کاذب سنسور ایجاد می‌کنند. بنابراین تهیه این قطعه از مراجع معتبر قطعات الکترونیک خودرو با ضمانت اصالت، از هزینه‌های دوباره جلوگیری می‌کند.

  • رعایت دمای هیتر هنگام مونتاژ: به دلیل وجود پد حرارتی زیر بدنه و حساسیت پایه‌های ۲۸ گانه پکیج SO-28، هنگام برداشتن آی‌سی معیوب و نصب قطعه جدید از خمیر فلکس مرغوب و دمای کنترل‌شده هیتر (حدود ۳۵۰ درجه سانتی‌گراد) استفاده کنید تا به مسیرهای چاپی برد S2000 آسیبی وارد نشود.

این آی سی وظیفه راه اندازی و تحریک  رله دوم ، فن دور کند ، فن دور تند ، چراغ چک ، کمپرسور کولر و چراغ اخطار آب را بر عهده دارد  .از آی سی MC33291 می توان به عنوان جایگزین این آی سی استفاده نمود .اگر اطلاعات فنی دیگری راجب آی سی مولتی ساژم L9823 میتوانید در قسمت نظرات با ما و دیگر همکاران به اشتراک بزارید.موارد بیشتر را میتوانید از طریق دیتاشیت محصول که در پایین صفحه قرار گرفته است پیدا کنید.


کاتالوگ: دیتاشیت آی سی مولتی ساژم  L9832
